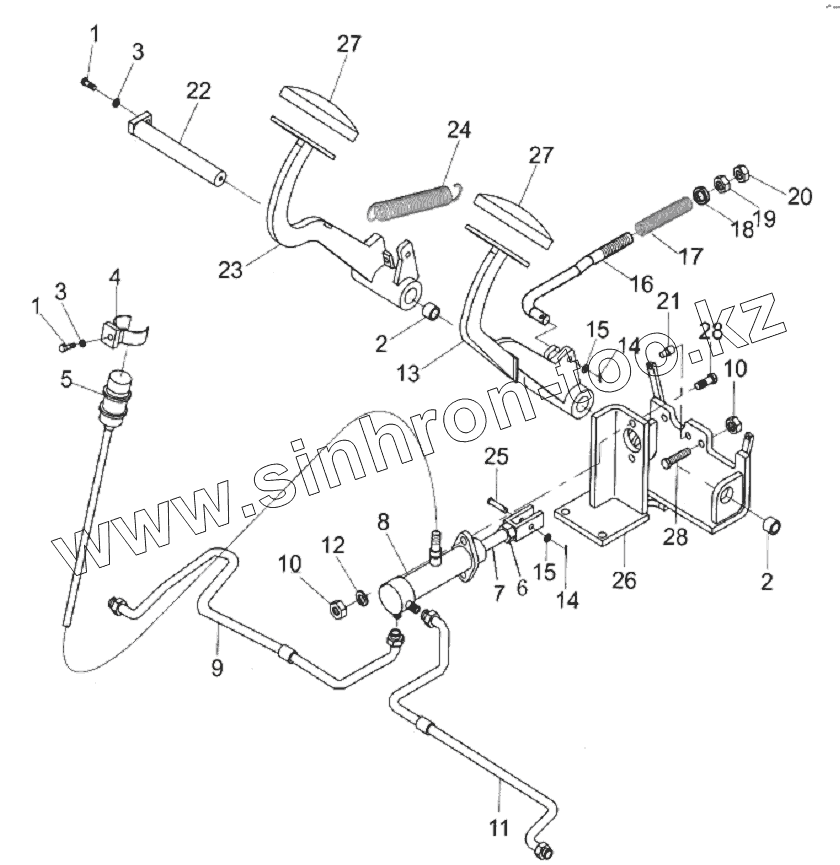

Каталог запасных частей к технике: Shantui Погрузчик SF30. BRAKE & CLUTCH CONTROL ASSY

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

10

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01010-50820		Болт
2	09350-02530		bushing
3	01643-30823		Шайба
4	411-77-11000		clip
5	411-77-03000		plate
6	01580-00806		Гайка
7	411-77-00007		rod
8	411-77-06000		master cylinder
9	412-77-05000		Hose
10	01580-01008		Гайка
11	412-77-06000		Hose
12	01643-31032		Шайба
13	412-77-01000		Inching pedal
14	04050-03018		pin
15	01641-21016		Шайба
16	412-77-03000		Rod
17	412-77-00001		Spring
18	01643-51232		Шайба
19	412-77-00002		Nut
20	01580-01210		Гайка
21	411-77-00002		clevis
22	412-77-07000		Shaft
23	412-77-02000		Brake pedal
24	411-77-00004		spring
25	04205-11032		pin
26	412-77-04000		Braket
27	411-77-00001		head cover
28	01010-51035		Болт
29	07285-00130		Clip
30	07286-01050		Hose
31	01010-51030		Болт
32	01643-31032		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
