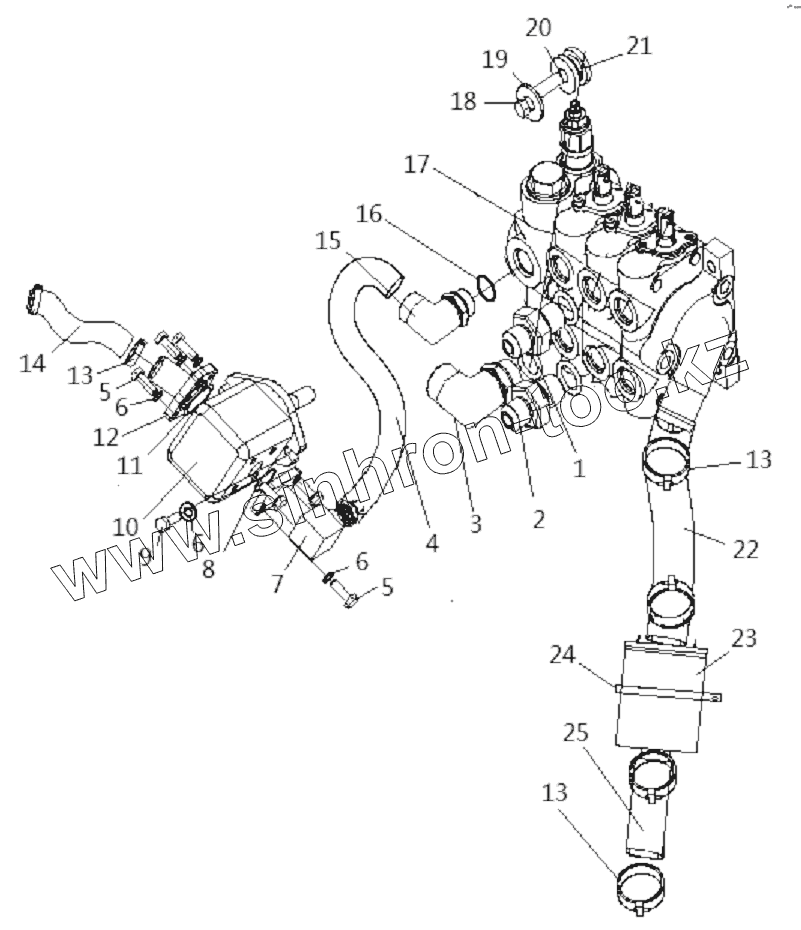

Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18. WORKING PIPELINE ASSY (2/3)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	411-62-00012		o-ring
2	411-62-00008		joint
3	411-62-11000		Joint
4	07123-20413		hose
5	01050-P1022		bolt
6	01643-31032		Шайба
7	410-62-04000		joint
8	07000-13025		Кольцо
9	01050-P1030		bolt
10	410-62-07000		pump
11	07000-13032		Кольцо
12	410-62-06000		joint
13	07280-05026		Хомут
14	410-62-05000		hose
15	411-62-12000		joint
16	411-62-00013		o-ring
17	411-62A-12000		valve
18	01050-51035		bolt
19	411-62-00009		washer
20	411-62-00007		sheath
21	411-62-00006		Mat ,Absorption of vibration
22	410-62-03000		hose
23	412-62D-01000		strainer
24	07281-01159		Clamp
25	410-62-08000		hose
