Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18. TRANSMISSION CONTROL ASSY

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

5

6

7

7

8

8

9

9

10

11

12

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

24

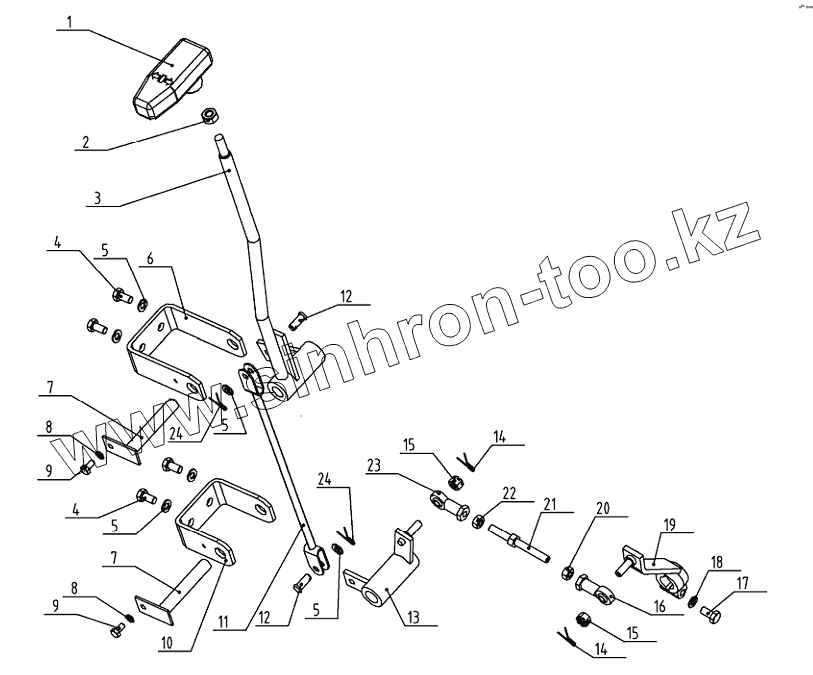

Позиция на иллюстрации	Заводской номер детали		Название детали
1	411-25-02000		knob
2	01580-01008		Гайка
3	410-25-01000		lever
4	01010-P0818		bolt
5	01641-20812		Шайба
6	411-25-03000		bracket, upper
7	411-25-06000		shaft
8	01641-20608		Шайба
9	01010-P0612		bolt
10	411-25-05000		bracket, lower
11	410-25-02000		link
12	04205-00820		pin
13	410-25-07000		rocker
14	04050-12016		Разводной штифт 2х16
15	01590-30809		Nut
16	04250-60847		Подшипник соединительный
17	01010-80830		Болт
18	01643-30823		Шайба
19	410-25-03000		rocker
20	01508-40805		Гайка
21	04248-30814		link
22	01580-10806		Гайка
23	04250-40847		Joint bearing
24	04050-02012		pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
