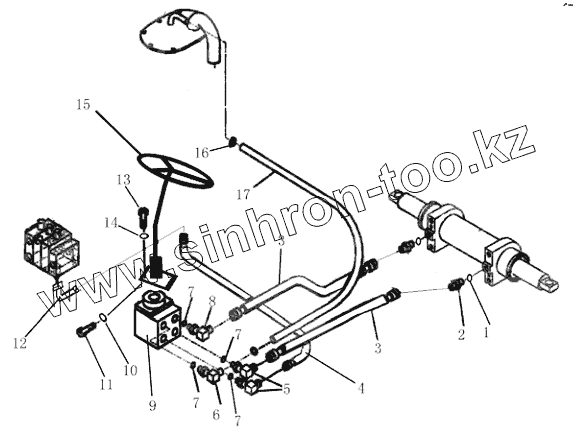

Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18. STEERING SYSTEM ASSY
1
2
3
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 411-76-00003 | o-ring | |
| 2 | 411-76-00001 | joint | |
| 3 | 413-76-00001 | hose | |
| 4 | 411-76-01000 | hose | |
| 5 | 411-76-06000 | joint | |
| 6 | 411-76-05000 | joint | |
| 7 | 411-62-00012 | o-ring | |
| 8 | 411-76-02000 | joint | |
| 9 | 410-76-01000 | redirector | |
| 10 | 01643-31232 | Шайба | |
| 11 | 411-76-00002 | bolt | |
| 12 | 411-76-07000 | joint | |
| 13 | 01010-51050 | Болт | |
| 14 | 01643-31032 | Шайба | |
| 15 | 411-76-03000 | steering control ass’y | |
| 16 | 07280-02523 | clip | |
| 17 | 07261-01416 | hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
