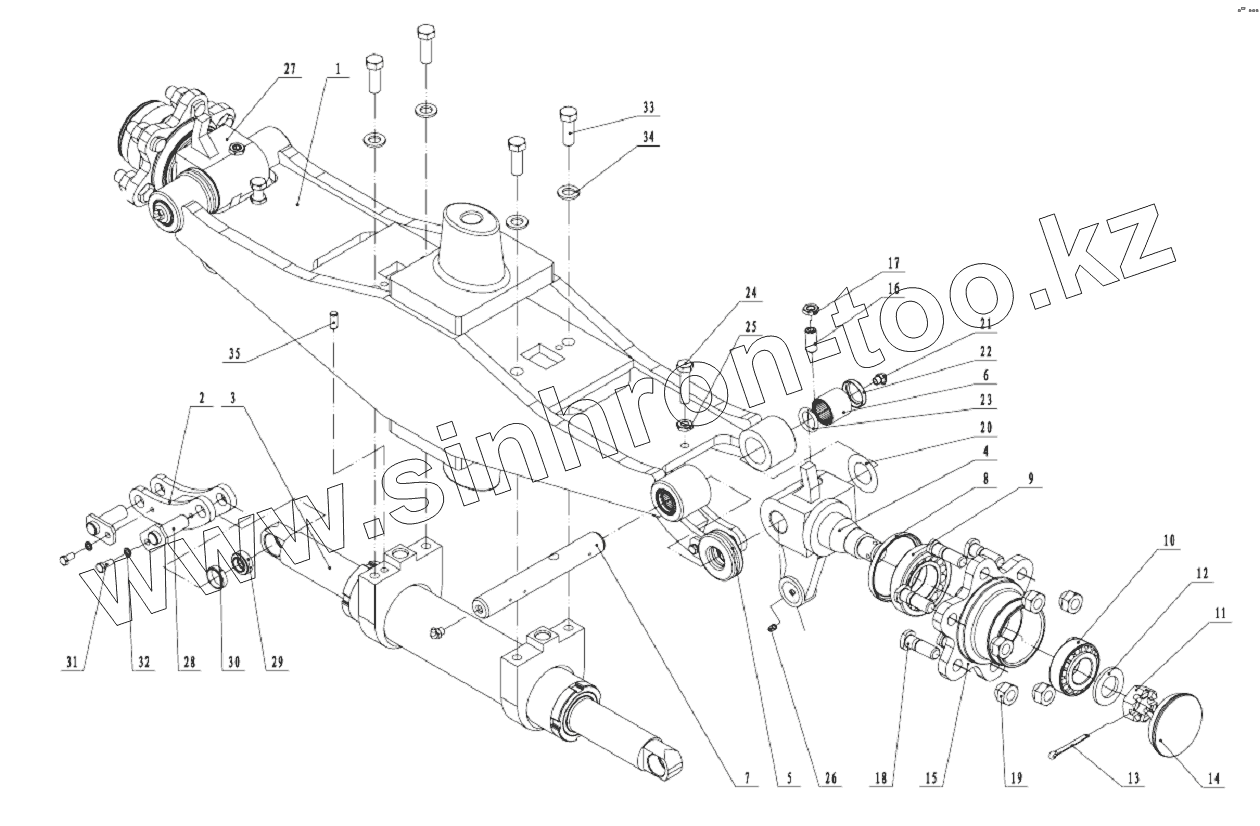

Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18. STEERING AXLE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
410-46-A0000	410-46-A0000		steering axle
1	H12C4-30202		axle ass’y
2	HRH12C4302		link
3	H12C4-50301S		streering cylinder
4	H12C4-30301A		right knuckle
5	Z-198905		wheel
6	Z-942/25		roller bearings
7	24234-32181		pinstreering knuckle
8	22574-32102		oil seal
9	Z-7208E		bearing
10	Z-7206E		bearing
11	B4218-00024		nut
12	B5310-00024		washer
13	B3012-05045		pin
14	22194-32361		wheel cover
15	24234-32221		knuckle wheel
16	GB78-85		set screws
17	GB6170-86		nut
18	23654-32041		bolt
19	Nut		Nut
20	20114-30091		pad adjustment
21	Q701B45		fitting
22	24234-32231		dust ring
23	24234-32241		o-ring
24	B0430-10040		bolt
25	B4218-00010		nut
26	Q700B06		fitting
27	H12C4-30401A		left knuckle
28	H12C4-30501		locking pins
29	H12C4-32091		joint bearing
30	H12C4-32101		bush
31	B0320-06012		bolt
32	B5025-00006		washer
33	B0220-12035		bolt
34	B5052-00012		washer
35	B3120-08018		pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
