ELECTRICAL SYSTEM (1/4)
Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18. ELECTRICAL SYSTEM (1/4)
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
SD16 (2010)
SD16 (вариант) (2014)
SD16E (2010)
SD16L (2010)
SD22 (вариант) (2013)
SD32 (вариант) (2011)
Shantui SD10YE (2015)
Shantui SD16 (2008)
Shantui SD22 (2008)
Shantui SD23 (2003)
Shantui SD23 (вариант) (2013)
Shantui SD32 (2005)
Shantui SD42-3 (2008)
Shantui SG16-3 (2014)
Shantui SG18-3 (2014)
SL-30W (2010)
SL-50W (2013)
Каток SR12-5 (2013)
Каток SR14M-2 (2012)
Каток SR16 (2014)
Каток SR18 (2011)
Каток SR18M (2010)
Каток SR20M (2014)
Погрузчик SF15, SF18 (2010)
Погрузчик SF30 (2013)
Погрузчик SF45T (2013)
Погрузчик SF50/SF60/SF70 (2013)
Погрузчик вил. 2-2.5t (2010)
Схема
>
Не выбрано
ENGINE MOUNT
AIR CLEANER ASSY
EXHAUST SYSTEM
COOLING SYSTEM
FUEL SYSTEM
ACCELERATOR PEDAL
TORQUE CONVERTER TRANSMISSION ASSY (1/5)
TORQUE CONVERTER TRANSMISSION ASSY (2/5)
TORQUE CONVERTER TRANSMISSION ASSY (3/5)
TORQUE CONVERTER TRANSMISSION ASSY (4/5)
TORQUE CONVERTER TRANSMISSION ASSY (5/5)
FRAME ASSY
DRIVE AXLE ASSY
DRIVE WHEEL
STEERING AXLE
STEERING WHEEL
STEERING SYSTEM
TRANSMISSION CONTROL ASSY
STOPPING BAKING CONTROL ASSY
BRAKE & INCHING CONTROL ASSY
WORK EQUIPMENT CONTROL ASSY (2-SPOOL)
WORK EQUIPMENT CONTROL ASSY (3-SPOOL)
ENGINE HOOD ASSY
OIL TANK
WORKING PIPELINE ASSY (1/3)
WORKING PIPELINE ASSY (2/3)
WORKING PIPELINE ASS’Y (3/3)
UPGRADE CYLINDER
FRONT LIFT CYLINDER
REAR LIFT CYLINDER
TILT CYLINDER
TOR/CON OIL COOLING SYSTEM
STEERING SYSTEM ASSY
HYDRAULIC SYSTEM MAST
HYDRAULIC SYSTEM MAST
MAST
MAST
FORK ASSY
LIFT BRACKET
LIFT BRACKET

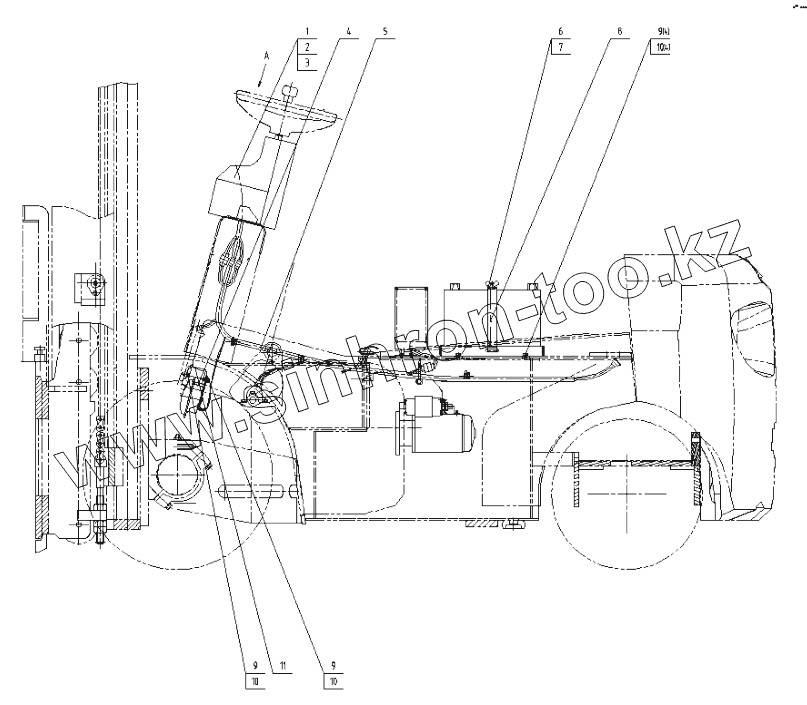

ELECTRICAL SYSTEM (1/4)
ELECTRICAL SYSTEM (2/4)
ELECTRICAL SYSTEM (3/4)
ELECTRICAL SYSTEM (4/4)
DRIVE CANOPY
OPERATOR’S SEAT
COUNTER WEIGHT
MARKS AND PLATES
MARKS AND PLATES
1
2
3
4
4
4
5
6
7
8
9
9
9
10
10
10
11
Позиция на иллюстрации
Заводской номер детали
Название детали
1
D1200-00003
Instrument
2
411-07-00001
Board left
3
411-07-00002
Board right
4
D1711-09700
Horn
5
410-07-01000
Harness
6
01541-20632
Nut
7
411-07-00003
Bars
8
411-07G-00003
Plate
9
01010-P0814
Bolt
10
01643-30823
Шайба
11
411-07-01400
Board
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
