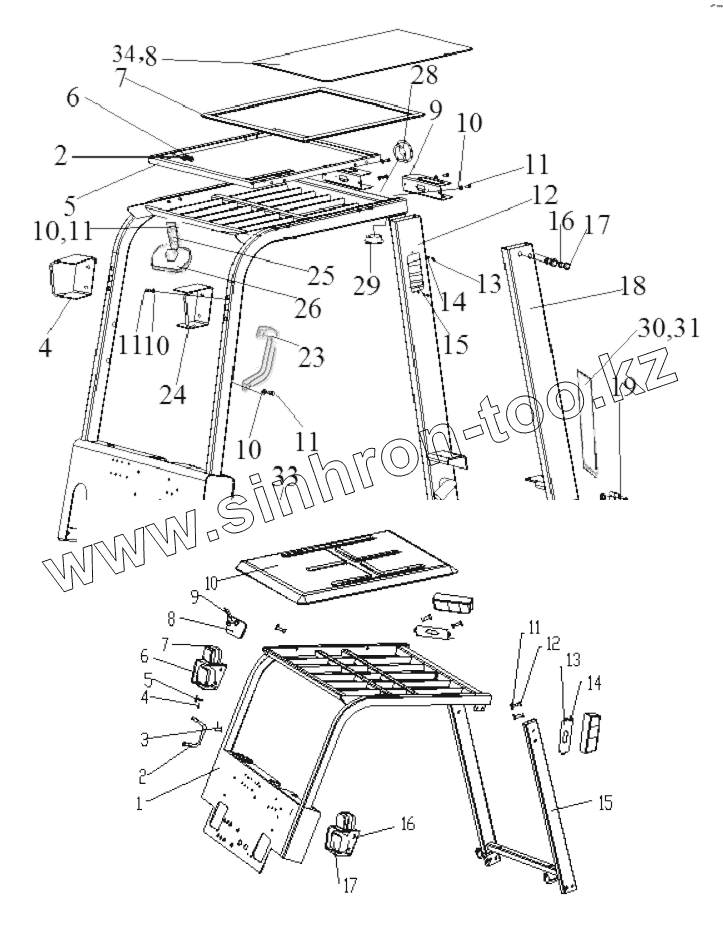

Каталог запасных частей к технике: Shantui Погрузчик SF15, SF18. DRIVE CANOPY

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

10

10

10

11

11

11

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

19

23

24

25

26

28

29

30

31

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01010-P1030		bolt
2	01643-31032		Шайба
3	410-55-01000		body shell
4	411-56-07000		lamp bracket
5	410-55-03100		frame
6	01010-P1025		bolt
7	411-55-13000		glass gib
8	410-55-03001		top-glass
9	413-55G-00001		plate
10	01643-30823		Шайба
11	01010-P0820		bolt
12	410-55-04000		canopy hind leg
13	01023-30512		screw
14	01641-20508		Прокладка
15	411-55-00005		plug
16	01643-31645		Шайба
17	01050-P1630		bolt
18	410-55-02000		canopy hind leg
19	401-30-02000		antiskid plate R.
20	01010-P1235		bolt
21	01643-31232		Шайба
22	410-55-05000		electronic
23	411-55-00001		handrail
24	411-56-10000		lamp bracket
25	411-55-00011		plate
26	411-55-02000		rearview mirror
27	413-55-00003		rubber plug
28	09415-03614		plug
29	09415-02512		Крышка
30	418-55-00001		sound insulation board
31	418-55-00002		sound insulation board
32	411-55-09000		boot
33	01010-P0814		Bolt
34	413-55-04000		plastic shed

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
