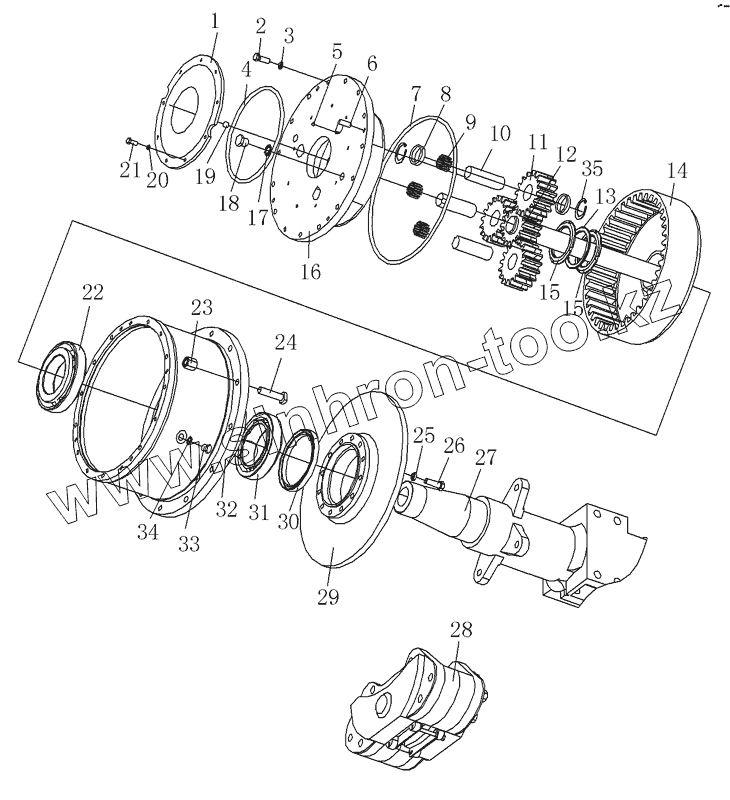

Каталог запасных частей к технике: Shantui Каток SR20M. WHEEL AXLE (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	263-18-01001		Cover
2	GB5786-M14X1.5X40		Bolt
3	01602-51442		Washer
4	GB3452.1-265X5.3		O-ring
5	GB308-84-3		Steel ball
6	263-18-01002		Retaining pin
7	263-18-01003		O-ring
8	263-18-01004		Spacer sleeve
9	GB309-5X50		Roll
10	263-18-01005		Shaft
11	263-18-01006		Planetary gear
12	263-18-01007		Shaft
13	GB858-88		Washer
14	263-18-01008		In .gear
15	263-18-01009		Nut
16	263-18-01010		Planetary gear carrier
17	JB982-77-24		Washer
18	263-18-01011		Plug
19	GB308-84-11		Steel ball
20	01602-51030		Washer
21	01010-51025		Болт
22	GB297-7224		Bearing
23	263-18-01012		Nut
24	263-18-01013		Bolt
25	01602-51648		Washer
26	GB5786- M16X1.5X55		Bolt
27	263-18-01014		Case
28	263-18-01100		Brake assembly
29	263-18-01015		Brake plate
30	HG4-692-67		Уплотнение масляное
31	GB297-2007126		Bearing
32	263-18-01016		Hub
33	JB982-77-18		Washer
34	263-18-01017		Plug
35	263-18-01018		Retaining ring
