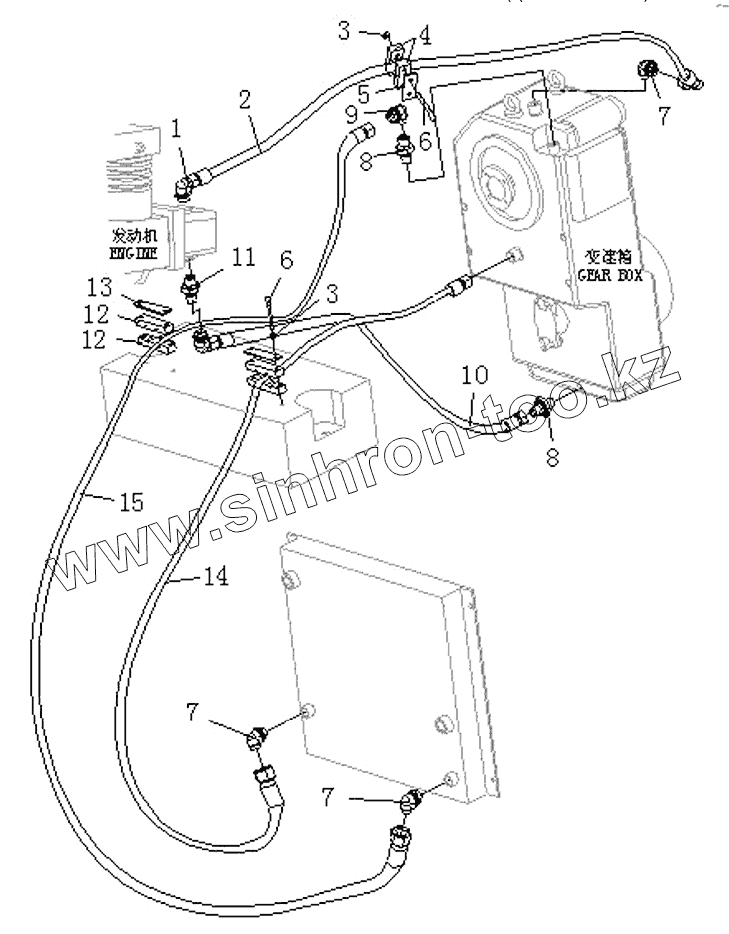

Каталог запасных частей к технике: Shantui Каток SR20M. SPEED AND DIRECTION HY-SYSTEM (CUMMINS)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
6
7
7
7
8
8
9
10
11
12
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 263-75-00014 Nipple
2 263-75-00002 Hose
3 01582-11008 Гайка
4 263-75-00012 Rubber plate
5 263-75-00013 Plate
6 01120-31060 Stud
7 263-75-00005 Nipple
8 263-75-00003 Nipple
9 263-75-00004 Nipple
10 263-75-00015 Oil suction tube
11 263-75-00016 Nipple
12 263-75-00011 Rubber plate
13 263-75-00010 Plate
14 263-75-00007 Oil tube
15 263-75-00008 Oil tube
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
