Каталог запасных частей к технике: Shantui Каток SR20M. PREFILTRATION ASSEMBLY

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано SD16 (2010) SD16 (вариант) (2014) SD16E (2010) SD16L (2010) SD22 (вариант) (2013) SD32 (вариант) (2011) Shantui SD10YE (2015) Shantui SD16 (2008) Shantui SD22 (2008) Shantui SD23 (2003) Shantui SD23 (вариант) (2013) Shantui SD32 (2005) Shantui SD42-3 (2008) Shantui SG16-3 (2014) Shantui SG18-3 (2014) SL-30W (2010) SL-50W (2013) Каток SR12-5 (2013) Каток SR14M-2 (2012) Каток SR16 (2014) Каток SR18 (2011) Каток SR18M (2010) Каток SR20M (2014) Погрузчик SF15, SF18 (2010) Погрузчик SF30 (2013) Погрузчик SF45T (2013) Погрузчик SF50/SF60/SF70 (2013) Погрузчик вил. 2-2.5t (2010)

Схема > Не выбрано ENGINE MOUNTING AND ATTACHMENT ENGINE MOUNTING AND ATTACHMENT ENGINE MOUNTING AND ATTACHMENT COOLING SYSTEM COOLING SYSTEM COOLING SYSTEM ACCELEROGRAPH CONTROLS FUEL TANK AND PIPING PREFILTRATION ASSEMBLY FUEL TANK AND PIPING PREFILTRATION ASSEMBLY FUEL CONTROL FUEL CONTROL FUEL TANK CLUTCH ASSEMBLY LUBRICATE ASSEMBLY LUBRICATION PIPE ASS'Y LUBRICATE ASSEMBLY 2 CLUTCH ASSEMBLY PRESSURE PLATE ASSEMBLY MAIN CLUTCH CONTROL CLUTCH BOOSTER GEAR-BOX ASSEMBLY TRANSMISSION CASE HOUSING ASSEMBLY YD13 CLUTCH ASSEMBLY (3/3) P.T.01 ASSEMBLY YD133P.T.01 CONTROL VALUE ASSEMBLY YD133 LIST OF OTHER PARTS INPUT ASSEMBLY YD133 OUTPUT ASSEMBLY YD133 CONTROL ASSEMBLY YD133 PARKING BRAKE ASSEMBLY YD133 SUCTION PIPE ASSEMBLY YD133 OILING PIPE ASSEMBLY YD133 CLUTCH ASSEMBLY YD133 (1/3) CLUTCH ASSEMBLY YD133 (2/3) DRIVE SHAFT GRIP BRAKE SYSTEM FOOT BRAKE SYSTEM AIR PUMP OIL WATER SEPARATOR BRAKE VALVE Service brake system AIR PUMP OIL WATER SEPARATOR WHEEL, AXLE MOUNT DRIVING AXLE WHEEL AXLE (1/2) WHEEL AXLE (2/2) DIFFERENTIAL (1/2) DIFFERENTIAL (2/2) BRAKE SPEED CONTROL SYSTEM DRIVING WHEEL MAIN FRAME BATTERY BOX RIGHT BATTERY BOX LEFT FRAME CRISSCROSS STRAP JOINT ASSEMBLY DRUM ASSEMBLY (1/2) DRUM ASSEMBLY (2/2) DRUM ASSEMBLY HOOD ASSY REAR HOOD ASSEMBLY - Weichai engine FRAME, FLOOR PLATE ASSY OPERATORS SEAT OPERATORS SEAT CAB ASSY TOOL BOX GASOLINE TANK ASSEMBLY HYDRAULIC VIBRATORY SYSTEM (SHANCHAI,WEICHAI) HYDRAULIC VIBRATORY SYSTEM (CUMMINS) SPEED AND DIRECTION HY-SYSTEM (CHANGCHAI) SPEED AND DIRECTION HY-SYSTEM (CUMMINS) SPEED AND DIRECTION HY-SYSTEM (WEICHAI) HYDRAULIC STEERING SYSTEM STEERING CYLINDER ELECTRICAL SYSTEM ELECTRICAL SYSTEM METER BOX ASSY ELECTRICAL SYSTEM ELECTRICAL SYSTEM (CUMMINS) ELECTRICAL SYSTEM (CUMMINS) METER BOX ASSY ELECTRICAL SYSTEM (CUMMINS) ELECTRICAL SYSTEM (WEICHAI) ELECTRICAL SYSTEM (WEICHAI) METER BOX ASSY ELECTRICAL SYSTEM (WEICHAI) CAB ELECTRICAL SYSTEM CONTROL STATION ASSEMBLY CONTROL STATION ASSEMBLY AIR CONDITIONER ASSY AIR CONDITIONER ASSY AIR CONDITIONER ASSY LABEL PLATE LAYOUT MARKS AND PLATES (FOR EXPORT)

1

1

1

1

2

2

2

2

3

3

4

5

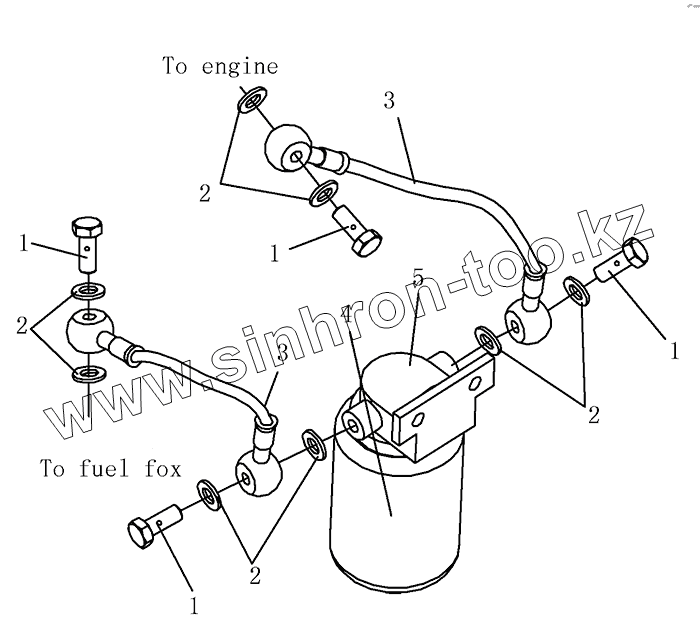

Позиция на иллюстрации	Заводской номер детали		Название детали
1	263-04-05001		Bolt
2	263-04-05002		Washer
3	263-04-06001		Hose
4	263-04-06003		Prefiltration
5	263-04-06002		Bracketof prefilter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
