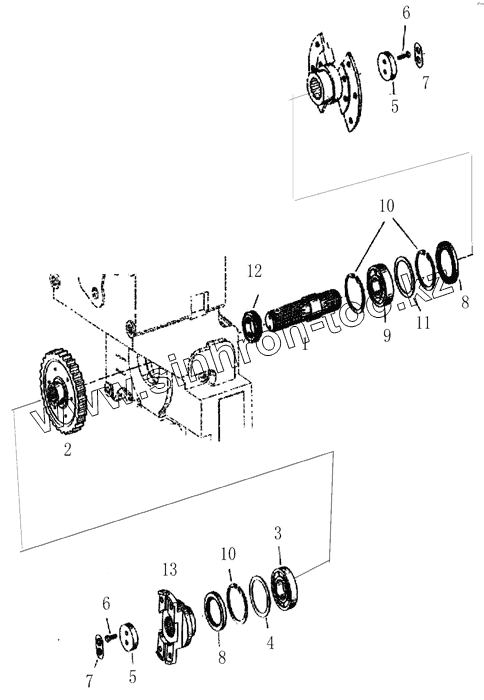

Каталог запасных частей к технике: Shantui Каток SR20M. OUTPUT ASSEMBLY YD133

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
7
8
8
9
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 263-15-10021 Output shaft
2 263-15-10022 Output gear
3 GB/T283-NJ213E Ball bearing
4 263-15-10023 Spacer
5 263-15-10024 Plate
6 GB/T5783-1986 Bolt
7 263-15-10025 Bolt retainer
8 263-15-10026 Sealing ring for shaft
9 GB/T276-6311 Ball bearing
10 263-15-10027 Retainer
11 263-15-10028 Spacer
12 263-15-10029 Sleeve
13 263-15-10030 Output flange
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
