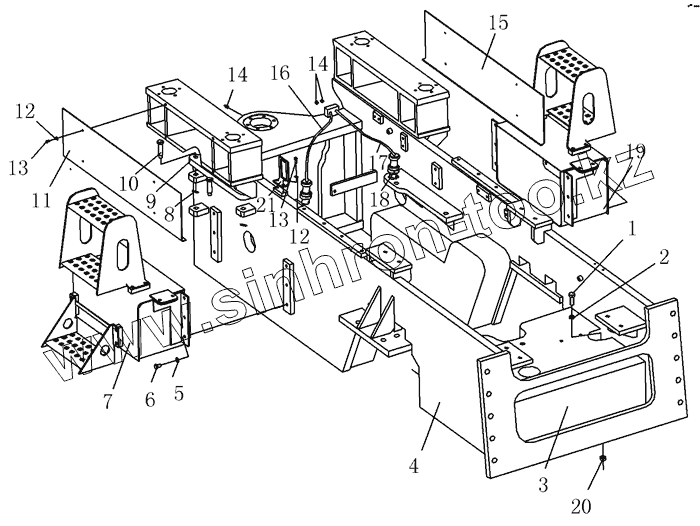

Каталог запасных частей к технике: Shantui Каток SR20M. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01011-52430		Болт
2	01643-32460		Уплотнительная шайба
3	263-30-04000		Counterweight
4	263-30-01000		Main frame
5	01643-31232		Шайба
6	01010-51225		Болт
7	263-30-02000		Battery box left
8	04052-11664		Spring pin
9	263-30-00003		Plate
10	263-30-00002		Pin
11	263-30-00004		Plate
12	01643-31032		Шайба
13	01010-51020		Болт
14	07020-01201		Fitting grease
15	263-30-00001		Plate
16	263-30-05000		Tube
17	263-30-06000		Tube
18	GB304.6-GE30ES-2RS		Joint bearing
19	263-30-03000		Battery box right
20	01580-12419		Гайка
21	263-30-00005		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
