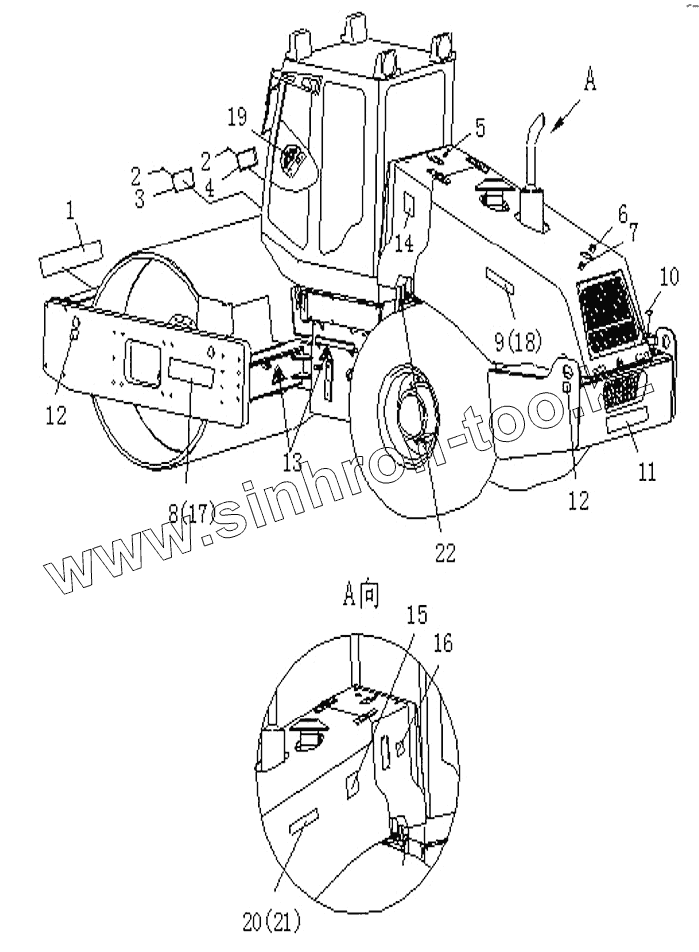

Каталог запасных частей к технике: Shantui Каток SR20M. LABEL PLATE LAYOUT

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	09690-01120		Shantui plate
2	GB/T12618-M3X18		Rivet
3	09962-70100		Plate
4	263-90-00026		Lubricating table
5	09669-00003		Plate
6	09668-00100		Plate
7	09658-00100		Plate
8	263-90-00022		Plate
9	263-90-00024		Plate
10	09669-00002		Plate
11	09690-10800		Plate
12	09960-01001		Шильдик
13	09162-00640		Plate
14	09961-00100		Маркировка обслуживания
15	09637-00160		Заводская табличка
16	09653-00100		Label plate
17	263-90-00023		Plate
18	263-90-00025		Plate
19	263-90-00021		Plate
20	263-90-00027		Plate
21	263-90-00028		Plate
22	263-90-00030		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
