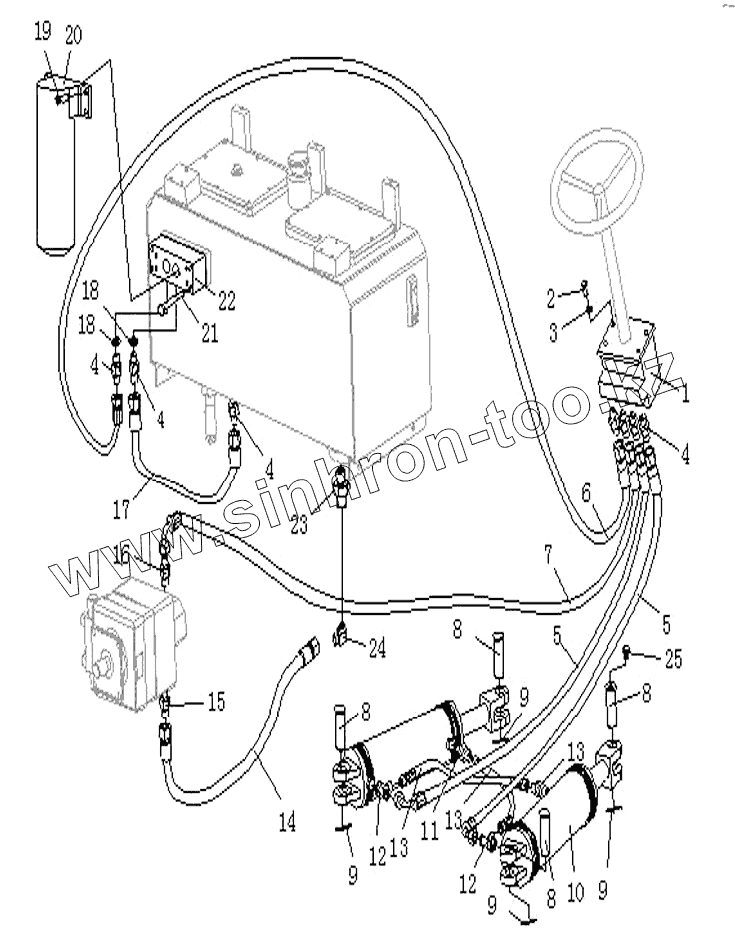

Каталог запасных частей к технике: Shantui Каток SR20M. HYDRAULIC STEERING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

6

7

8

8

8

8

9

9

9

9

10

11

12

12

13

13

13

14

15

16

17

18

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	263-76-04000		Redirector
2	01010-51025		Болт
3	01643-51032		Washer
4	263-76-00004		Nipple
5	263-76-00013		Hose
6	263-76-00011		Hose
7	263-76-00010		Hose
8	263-76-00018		Pin
9	04050-05040		Чека разводная
10	263-76-05000		Steering cylinder
11	263-76-00015		Adaptor
12	263-76-00012		Adaptor
13	263-76-00014		Hose
14	263-76-00008		Oil suction tube
15	263-65-00030		Nipple
16	263-76-00002		Nipple
17	263-76-00009		Scavenge pipe
18	07005-01812		Washer seal
19	01252-50830		Bolt
20	263-76-01000		Filter oil
21	01010-51070		Болт
22	263-76-00003		Mounting plate
23	263-65-00010		Adapter
24	263-76-00006		Adapter
25	07201-01090		Cup

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
