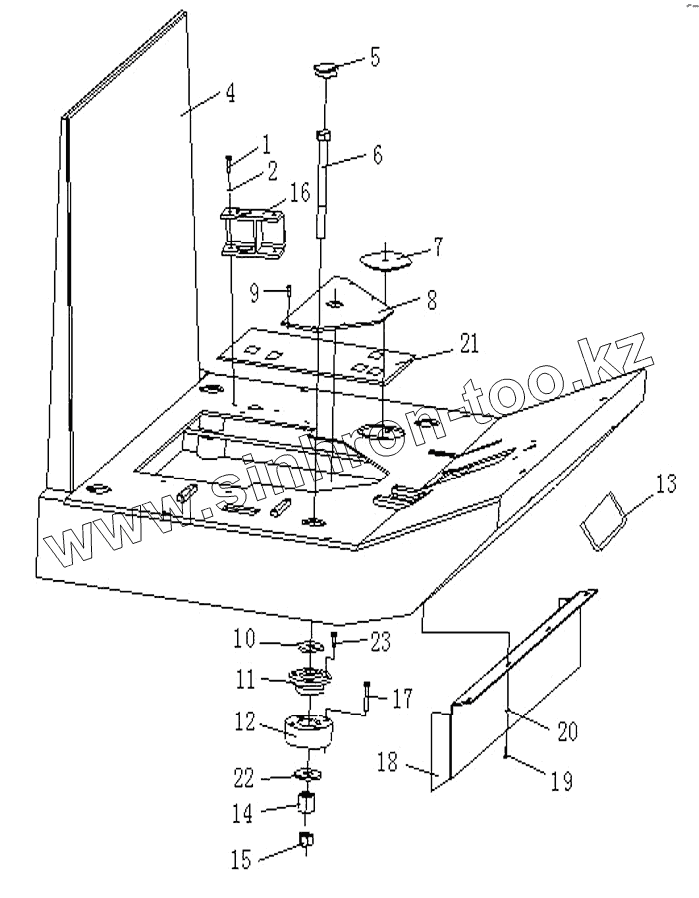

Каталог запасных частей к технике: Shantui Каток SR20M. FRAME, FLOOR PLATE ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 01010-50830 Болт
2 01643-30823 Шайба
4 263-51-01000 Frame, floor plate
5 263-51-00006 Plug
6 GB5872-M20x200 GB5872-M20x200
7 263-51-00004 Cover
8 263-51-00005 Cover
9 01212-50616 Bolt
10 263-51-00003 Regulation gasket
11 263-51-07000 Shock absorber
12 263-51-00002 Bracket
13 263-51-05000 Cover
14 263-51-00001 Regulation sleeve
15 01598-12021 Nut
16 263-51-04000 Seat
17 01252-31055 Bolt
18 263-51-00007 Plate
19 01010-50620 Bolt
20 01643-30623 Прокладка
21 263-51-00011 Leather,floor plate
22 263-51-00008 Regulation gasket
23 01010-51220 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
