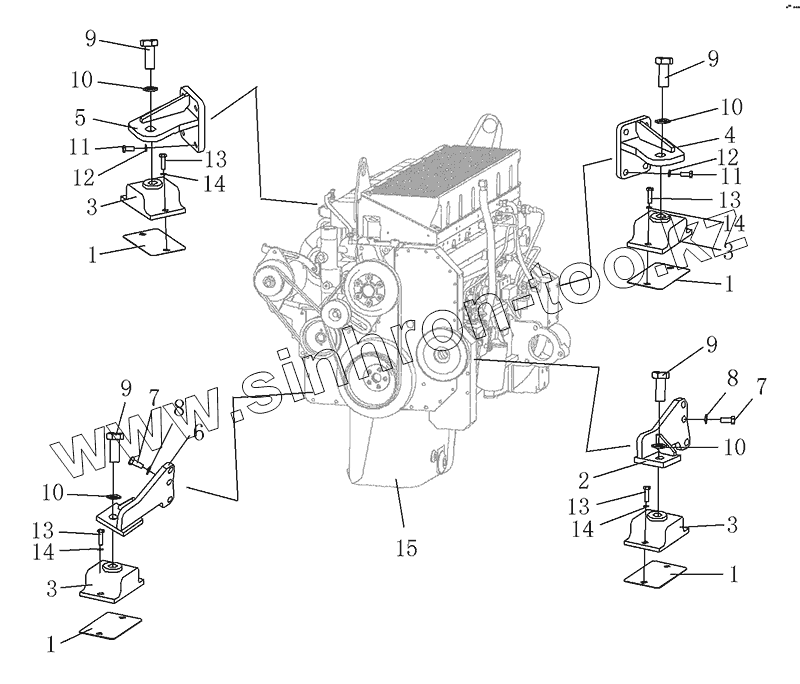

Каталог запасных частей к технике: Shantui Каток SR20M. ENGINE MOUNTING AND ATTACHMENT
1
1
1
1
2
3
3
3
3
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 253-01-00001 | Washer | |
| 2 | 263-01-23000 | Bracket | |
| 3 | 253-01-02000 | Absorber | |
| 4 | 263-01-24000 | Bracket | |
| 5 | 263-01-25000 | Bracket | |
| 6 | 263-01-26000 | Bracket | |
| 7 | 01010-51845 | Болт | |
| 8 | 01643-31845 | Шайба | |
| 9 | 01010-52255 | Задний болт | |
| 10 | 01643-32260 | Шайба | |
| 11 | 01010-51235 | Болт | |
| 12 | 01643-31232 | Шайба | |
| 13 | 01010-51440 | Болт | |
| 14 | 01602-21442 | Рессорная шайба | |
| 15 | TD226B | Engine |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
