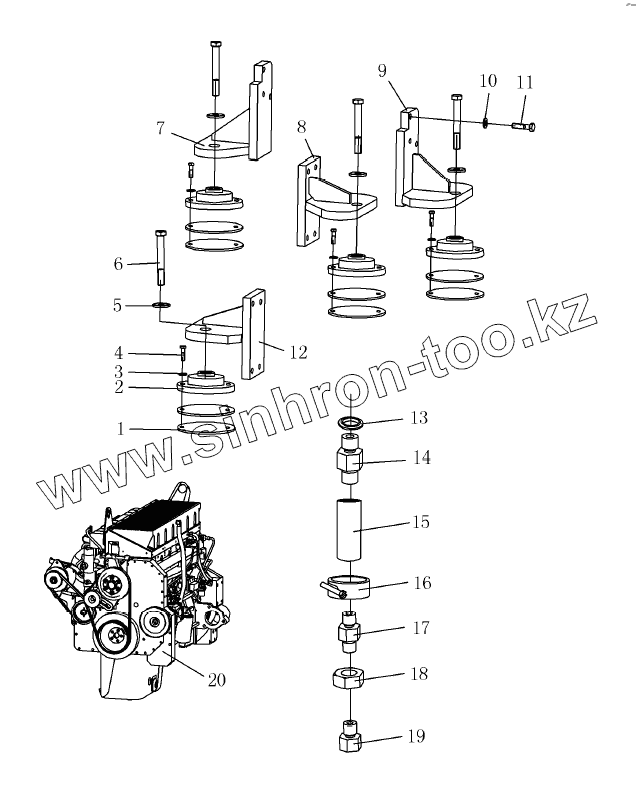

Каталог запасных частей к технике: Shantui Каток SR20M. ENGINE MOUNTING AND ATTACHMENT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 253-01-00001 Washer
2 253-01-02000 Absorber
3 01602-01442 Рессорная шайба
4 01010-51440 Болт
5 01643-32260 Шайба
6 01010-52255 Задний болт
7 263-01-18000 Bracket
8 263-01-17000 Bracket
9 263-01-15000 Bracket
10 01643-31232 Шайба
11 01010-51235 Болт
12 263-01-16000 Bracket
13 07303-01825 Gasket
14 263-01-00006 Nipple
15 263-01-00007 Hose
16 07281-00259 Зажим
17 263-01-05000 Nipple
18 07239-12410 nut
19 263-01-23000 Bracket
20 263-01-10000 Engine
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
