Каталог запасных частей к технике: Shantui Каток SR20M. ELECTRICAL SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

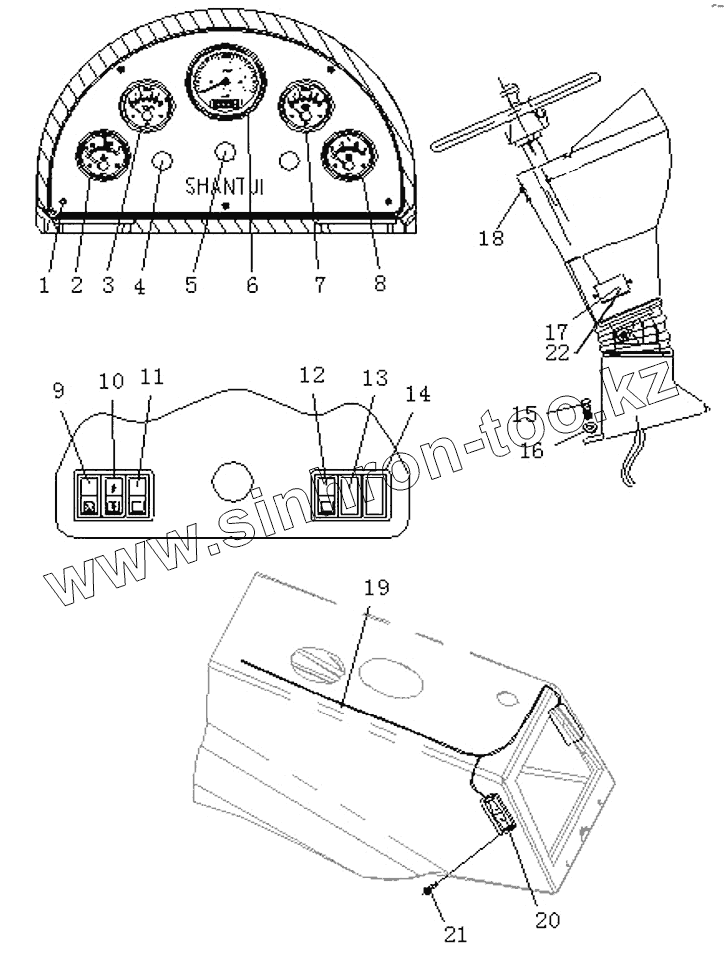

Позиция на иллюстрации Заводской номер детали Название детали
1 01220-30612 Болт
2 D2112-12010 Temperature meter
3 D2102-01010 Press watch
4 D2461-00000 Left steering indicator light
5 D2460-00000-01 Lamp
6 D2210-03500 Stopwatch
7 D2190-01000 Press watch
8 D2140-03210 Voltage meter
9 D2540-08170 Switch
10 D2540-08160 Switch
11 D2540-08270 Switch
12 D2540-08260 Switch
13 260-08-00001 Cover board
14 263-07-00004 Casing
15 01010-51035 Болт
16 01643-31032 Шайба
17 D2763-00900 Предохранитель
18 D2500-00000 Пусковой выключатель
19 263-07-01000 Wire assy
20 D2441-00010 Lamp
21 01220-60520 Bolt
22 273-07-00003 Fuse box label
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
