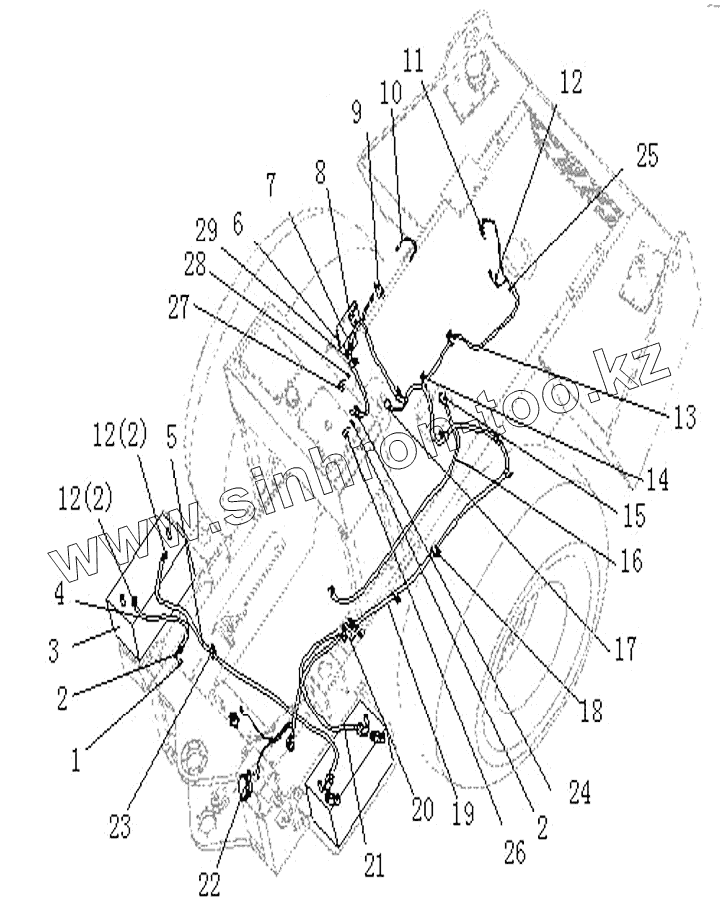

Каталог запасных частей к технике: Shantui Каток SR20M. ELECTRICAL SYSTEM
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01010-51016 | Болт | |
| 2 | 01643-31032 | Шайба | |
| 3 | D1010-10500 | Accumulator | |
| 4 | 273-07-05000 | Cable | |
| 5 | 273-07-06000 | Cable | |
| 6 | 2161-07-00002 | Plate | |
| 7 | 08034-20536 | Clamp | |
| 8 | D2580-00800 | Switch | |
| 9 | D2300-01030 | Pressure sensor | |
| 10 | 263-07-13000 | Cable | |
| 11 | D2310-12010 | Temp sensor | |
| 12 | 08038-00519 | Cover | |
| 13 | 273-07-11000 | Wiring harness | |
| 14 | 08035-11010 | Clip | |
| 15 | 08038-00035 | Cover | |
| 16 | 273-07-08000 | Cable | |
| 17 | D2350-11000 | Sensor | |
| 18 | 08035-12510 | Clip | |
| 19 | 273-07-14000 | Frame harness | |
| 20 | D2602-05001 | Power switch | |
| 21 | 273-07-07000 | Cable | |
| 22 | D2711-10500 | Клаксон | |
| 23 | 08035-12508 | Clip | |
| 24 | 08035-11510 | Clip | |
| 25 | 08034-20519 | Hoop | |
| 26 | 01010-51020 | Болт | |
| 27 | 01010-50816 | Болт | |
| 28 | 01643-20519 | Washer | |
| 29 | 08035-11014 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
