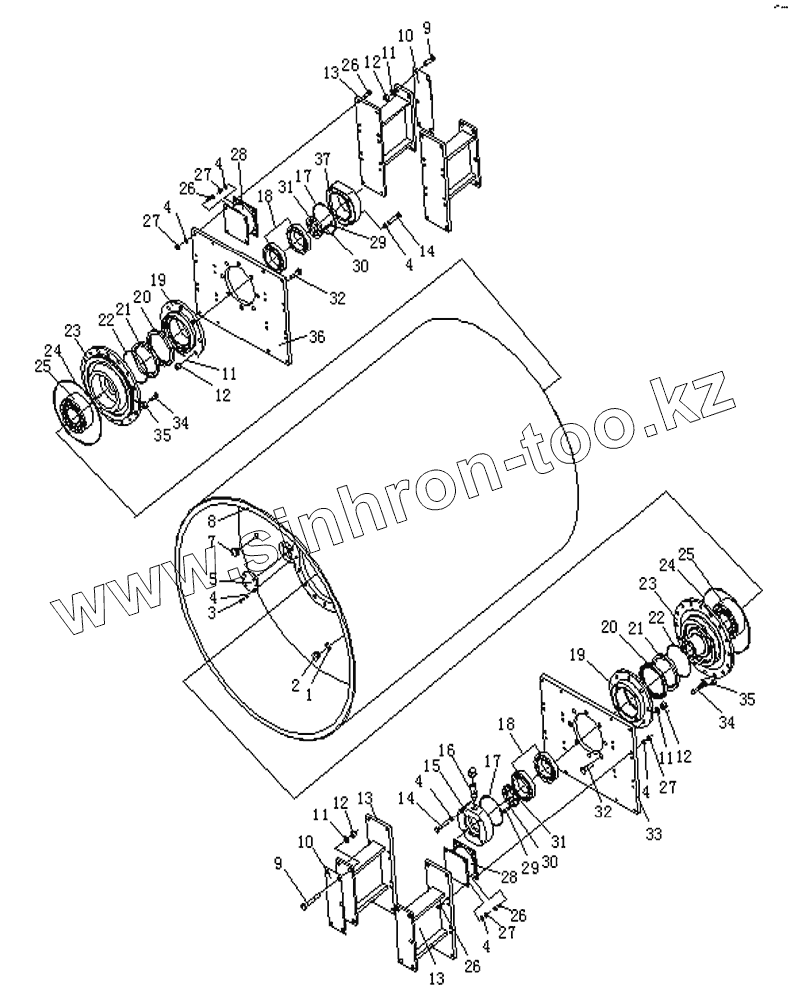

Каталог запасных частей к технике: Shantui Каток SR20M. DRUM ASSEMBLY (1/2)
1
2
3
4
4
4
4
4
4
4
5
7
8
9
9
10
10
11
11
11
11
12
12
12
12
13
13
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
26
27
27
27
27
28
28
29
29
30
30
31
31
32
32
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07005-03016 | Seal pad | |
| 2 | 263-83-40000 | Plug | |
| 3 | 01010-51225 | Болт | |
| 4 | 01643-51232 | Шайба | |
| 5 | 263-83-80000 | Bleeder plug | |
| 7 | 263-83-00011 | Bleed plug | |
| 8 | 263-83-20000 | Drum | |
| 9 | 01011-52020 | Bolt | |
| 10 | 263-83-00001 | Regulating shim | |
| 11 | 01643-32060 | Шайба | |
| 12 | 01580-12016 | Nut | |
| 13 | 263-83-10000 | Bracket | |
| 14 | 01010-51280 | Болт | |
| 15 | 263-83-00018 | Cover | |
| 16 | 263-83-00017 | Bleed plug | |
| 17 | 07000-15210 | O-ring | |
| 18 | GB299-352124 | Bearing | |
| 19 | 263-83-00007 | Housing | |
| 20 | 263-83-00008 | Sleeve | |
| 21 | GB13871.1-FB190220 | Lip seal | |
| 22 | 07000-25165 | O-ring | |
| 23 | 263-83-00009 | Ex.housing | |
| 24 | 07000-25395 | O-ring | |
| 25 | 263-83-60000 | Bearing | |
| 26 | 01010-51250 | Болт | |
| 27 | 01580-11210 | Гайка | |
| 28 | 263-83-30000 | Shock absorber | |
| 29 | 01010-51030 | Болт | |
| 30 | 263-83-00003 | Washer | |
| 31 | 263-83-00004 | Cover | |
| 32 | 01010-52070 | Болт | |
| 33 | 263-83-00016 | Plate | |
| 34 | 263-83-00021 | Bolt | |
| 35 | 263-83-00010 | Stop washer | |
| 36 | 263-83-00006 | Plate | |
| 37 | 263-83-00005 | Motor support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
