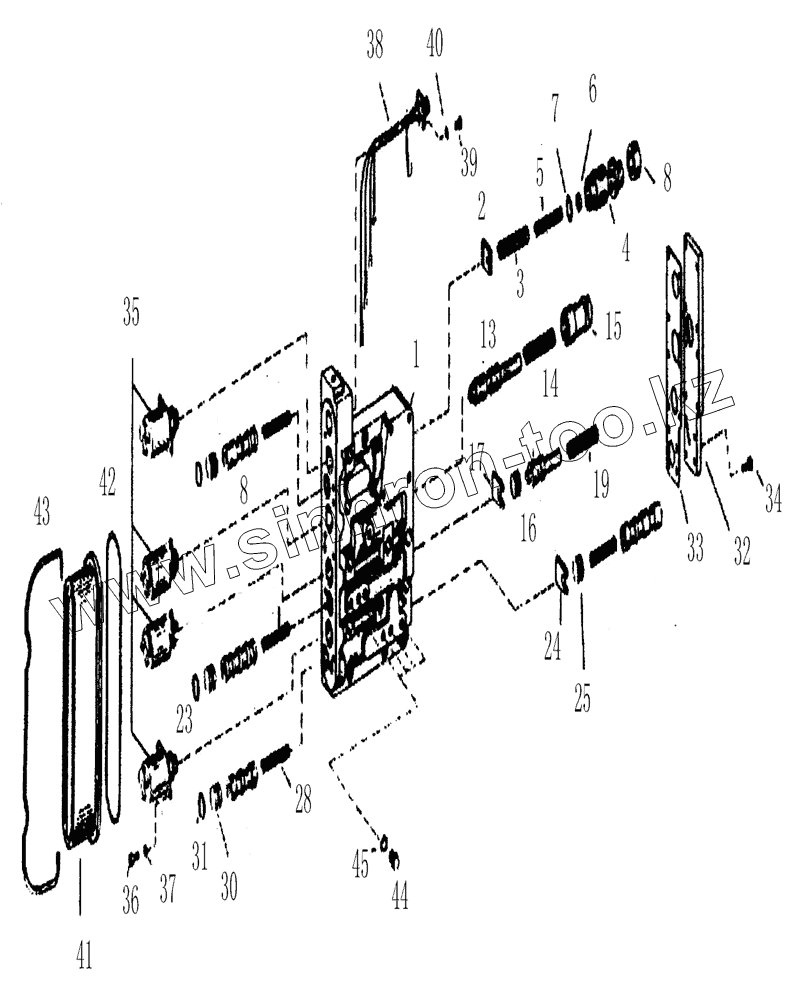

Каталог запасных частей к технике: Shantui Каток SR20M. CONTROL VALUE ASSEMBLY YD133

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

13

14

15

17

18

19

23

24

25

28

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
1	263-15-10104		Valve body
2	263-15-10105		Locking plate
3	263-15-10106		Spring
4	263-15-10107		Valve core
5	263-15-10108		Spring
6	263-15-10109		Spacer
7	263-15-10110		Washer
8	263-15-10111		Bushing
9	263-15-10112		Valve core
13	263-15-10116		Valve core
14	263-15-10117		Pin
15	263-15-10118		Plate
17	263-15-10120		Plate
18	263-15-10121		Valve core
19	263-15-10122		Spring
21	263-15-10123		Valve core
23	263-15-10115		O-ring
24	263-15-10124		Locking plate
25	263-15-10119		Valve core
28	263-15-10113		Spring
30	263-15-10114		Pin
31	263-15-10125		Valve core
32	263-15-10126		Valve core
33	263-15-10127		Gasket
34	01010-50818		Bolt
35	263-15-10128		Magnet valve
36	01252-30512		Socket bolt
37	GB/T859-1987		Spring washer
38	263-15-10129		Cable set
39	01212-50412		Bolt
40	GB/T860-1988		Saddle flexible washer
41	263-15-10130		Solenoid valve box
42	263-15-10131		O-ring
43	263-15-10132		Clamp
44	JB/T1000-1977		Plug screw
45	Q20-03		Copper washer
