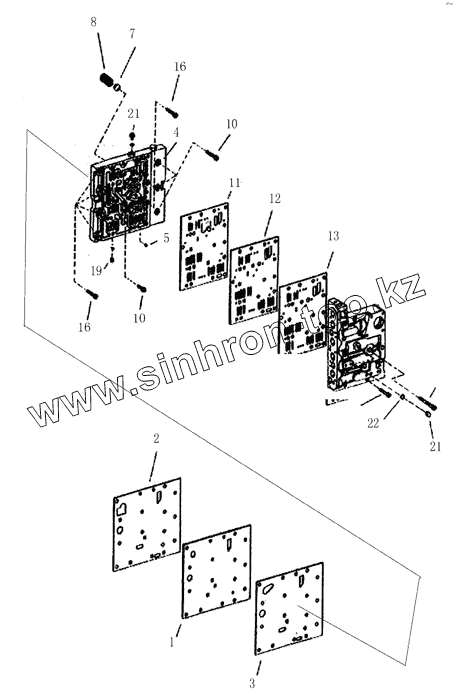

Каталог запасных частей к технике: Shantui Каток SR20M. CONTROL ASSEMBLY YD133

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
7
8
10
10
11
12
13
16
16
19
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 263-15-10031 Lower baffle
2 263-15-10032 Gasket
3 263-15-10033 Gasket
4 263-15-10034 Plate
5 263-15-10035 Throttle nozzle
6 GB/T308-1989 Steel ball
7 263-15-10036 Spring
8 GB/T70-1985 Bolt
10 01252-30835 Socket screw
11 263-15-10037 Upper baffle
12 263-15-10038 Gasket
13 263-15-10039 Gasket
16 01252-30845 Socket screw
19 263-15-10040 Set screw
21 JB/T1000--1977 Plug screw
22 Q20-03 Copper washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
