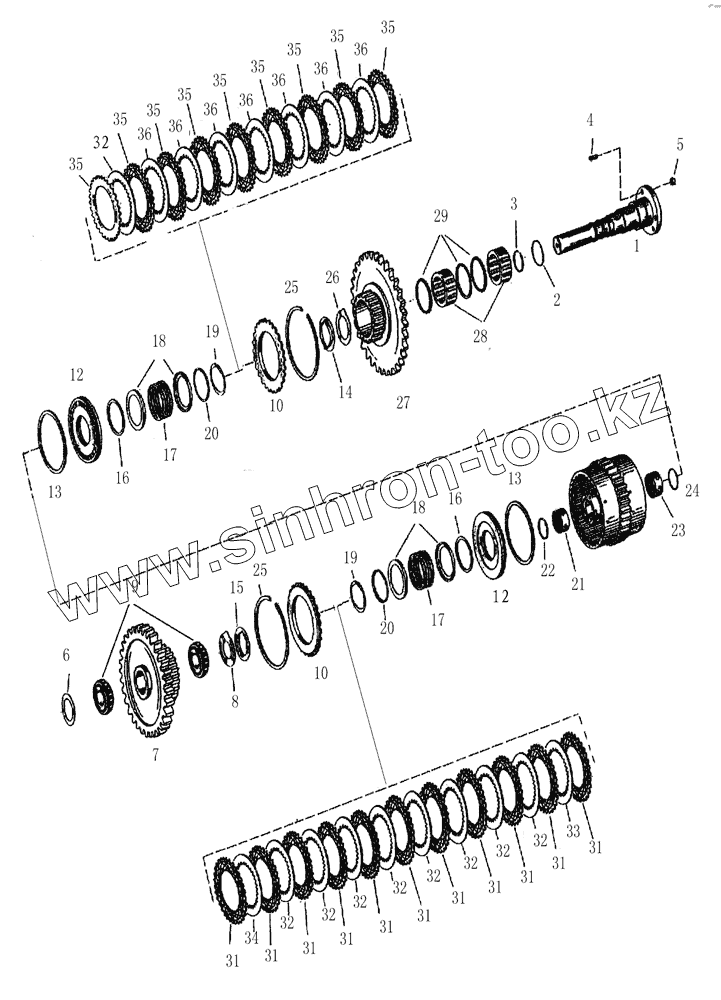

Каталог запасных частей к технике: Shantui Каток SR20M. CLUTCH ASSEMBLY YD133 (2/3)
1
2
3
4
5
6
7
8
9
10
10
12
12
13
13
14
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
28
29
31
31
31
31
31
31
31
31
31
31
31
32
32
32
32
32
32
32
32
32
33
34
35
35
35
35
35
35
35
35
35
36
36
36
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 263-15-10089 | Axle | |
| 2 | 263-15-10054 | O-ring | |
| 3 | 263-15-10055 | Sealing ring | |
| 4 | GB/T898 –1988 | Stud | |
| 5 | 01508-40805 | Гайка | |
| 6 | 263-15-10056 | Spacer | |
| 7 | 263-15-10057 | Gear | |
| 8 | 263-15-10058 | Thrust washer | |
| 9 | 263-15-10059 | Bearing | |
| 10 | 263-15-10060 | Press board | |
| 12 | 263-15-10061 | Piston | |
| 13 | 263-15-10062 | Special sealing ring | |
| 14 | 263-15-10063 | Stopper | |
| 15 | 263-15-10064 | Stopper | |
| 16 | 263-15-10065 | Special sealing ring | |
| 17 | 263-15-10066 | Pressured spring | |
| 18 | 263-15-10067 | Ring | |
| 19 | 263-15-10068 | Retaining ring | |
| 20 | 263-15-10069 | Ring | |
| 21 | 263-15-10070 | Needle bearing | |
| 22 | 263-15-10071 | Retainer | |
| 23 | 263-15-10072 | Roll bearing | |
| 24 | 263-15-10073 | 263-15-10073 | |
| 25 | 263-15-10074 | Retainer | |
| 26 | 263-15-10075 | Retainer | |
| 27 | 263-15-10090 | Gear | |
| 28 | 263-15-10091 | Ball bearing | |
| 29 | 263-15-10092 | Retainer | |
| 30 | 263-15-10083 | Clutch assy | |
| 31 | 263-15-10084 | Ex.friction disc | |
| 32 | 263-15-10085 | In.friction disc | |
| 33 | 263-15-10086 | In.friction disc | |
| 34 | 263-15-10087 | In.friction disc | |
| 35 | 263-15-10093 | Ex.friction disc | |
| 36 | 263-15-10088 | In.friction disc |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
