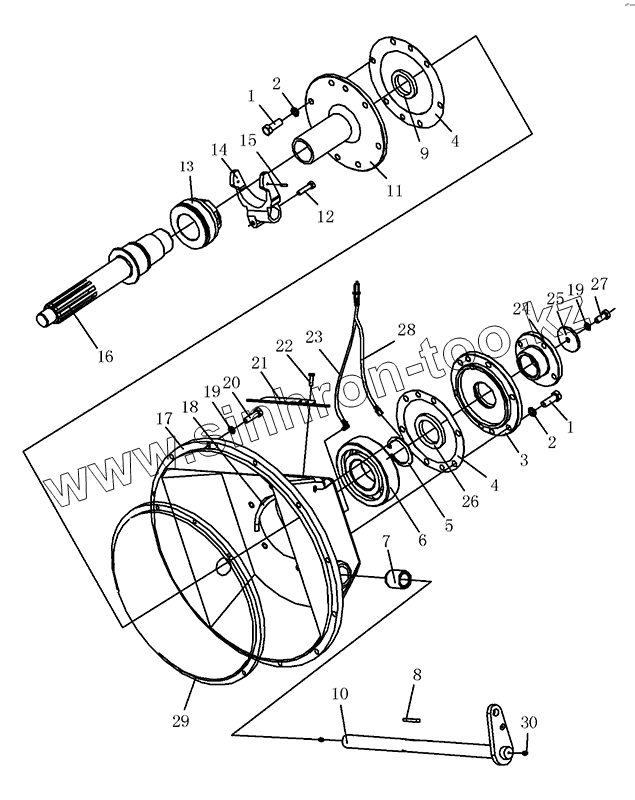

Каталог запасных частей к технике: Shantui Каток SR20M. CLUTCH ASSEMBLY

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01050-51235		Bolt
2	01643-51232		Шайба
3	263-10-00007		Cover
4	263-10-00005		Washer
5	04064-06525		Кольцо стопорное
6	GB/T276-6313		Bearing
7	263-10-00012		Bushing
8	GB1096-79		Key
9	263-10-00003		Oil seal
10	263-10-01000		Push rod
11	263-10-00004		Sleeve,guide
12	01016-50840		Болт
13	GB/T307.1-996713K-2		Bearing
14	263-10-00010		Yoke
15	04025-00418		Pin
16	263-10-00011		Shaft
17	263-10-00001		Housing body
18	263-10-02000		Lubricate assembly
19	01643-31032		Шайба
20	01010-51030		Болт
21	263-10-00002		Blinds
22	01010-50610		Bolt
23	263-10-03000		Lubrication pipe ass'y
24	263-10-00008		Bearing
25	263-10-00009		Retainer
26	263-10-00006		Oil seal
27	01010-51025		Болт
28	263-10-04000		Lubricate assembly 2
29	263-10-05000		Clutch assembly
30	07020-01021		Масленка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
