Каталог запасных частей к технике: Shantui Каток SR18M. TRANSMISSION PERIPHERY ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

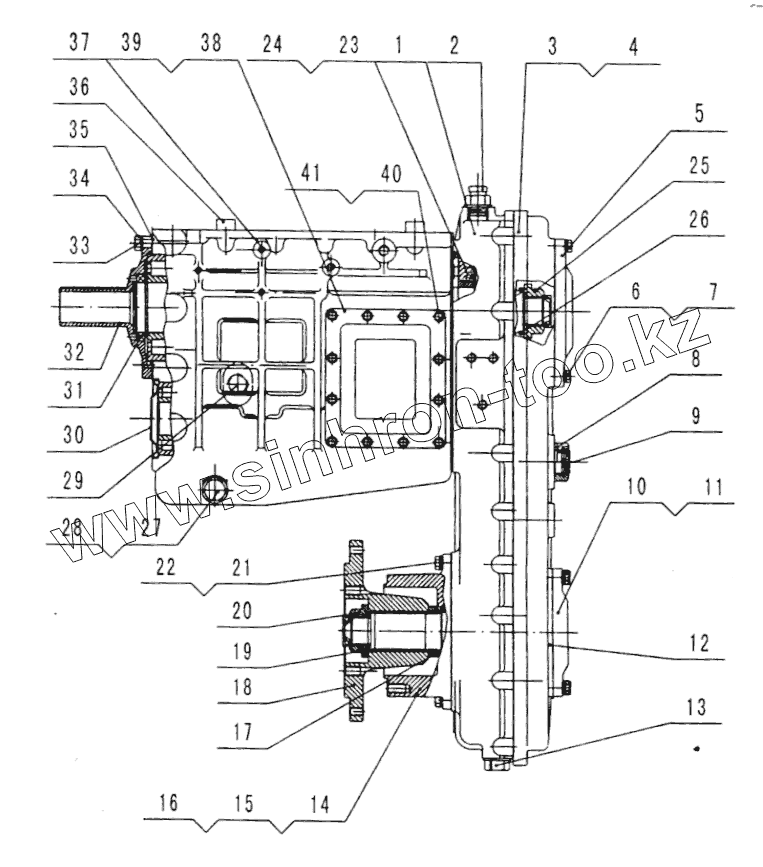

Позиция на иллюстрации	Заводской номер детали		Название детали
1	253-14-01092		Front shell
2	253-14-01093		Plug
3	253-14-01094		Rear shell
4	253-14-01095		Washer
5	253-14-01096		Gear box
6	253-14-01097		Bolt
7	253-14-01098		Washer
8	253-14-01099		Nut
9	253-14-01100		Pin
10	253-14-01101		Rear cover
11	253-14-01102		Washer
12	253-14-01103		Washer,adjust
13	253-14-01104		Plug
14	253-14-01105		Front cover
15	253-14-01106		Seal,oil
16	253-14-01107		Washer
17	253-14-01108		Sheath
18	253-14-01109		Flange
19	253-14-01110		O-ring
20	253-14-01111		Nut,lock
21	253-14-01112		Washer, spring
22	253-14-01113		Bolt
23	253-14-01114		Bolt
24	253-14-01112		Washer, spring
25	253-14-01111		Nut,lock
26	253-14-01117		O-ring
27	253-14-01118		Plug
28	253-14-01119		Washer
29	253-14-01104		Plug
30	253-14-01121		Front cover
31	253-14-01122		Seal, oil
32	253-14-01123		Bearing cover
33	253-14-01124		Washer, spring
34	253-14-01114		Bolt
35	253-14-01126		Washer
36	253-14-01127		Ring
37	253-14-01128		Case
38	253-14-01129		Plate
39	253-14-01130		Washer
40	253-14-01131		Bolt
41	253-14-01069		Washer,spring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
