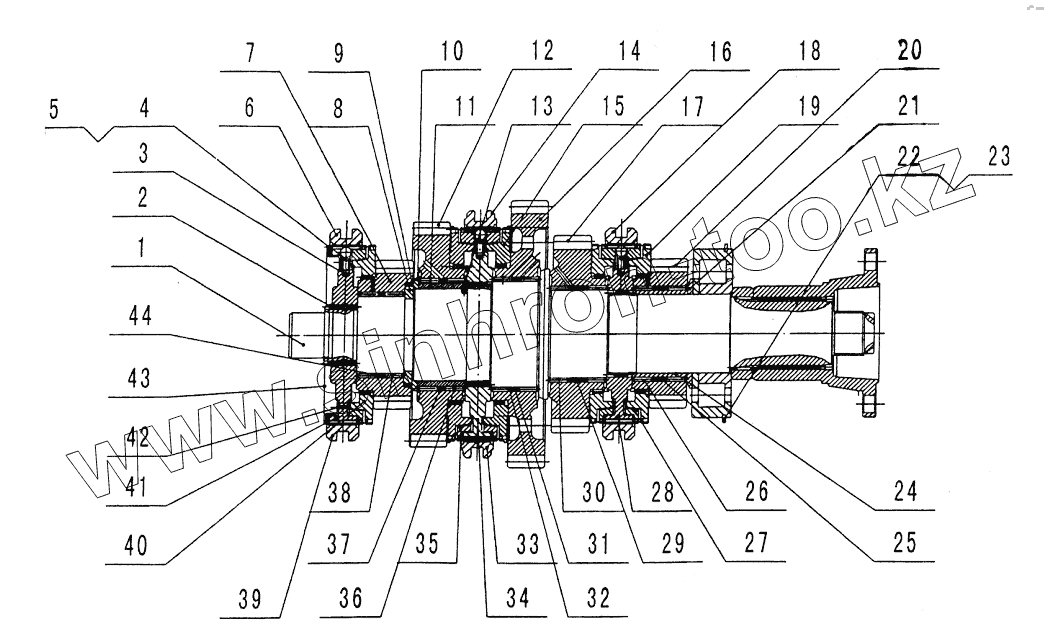

Каталог запасных частей к технике: Shantui Каток SR18M. SECOND AXLE ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 253-14-01018 | Axle | |
| 2 | 253-14-01019 | Ring,snap | |
| 3 | 253-14-01020 | Spring | |
| 4 | 253-14-01021 | Seat | |
| 5 | 253-14-01022 | Roller | |
| 6 | 253-14-01023 | Synchronizer | |
| 7 | 253-14-01024 | Gear assy | |
| 8 | 253-14-01025 | Washer | |
| 9 | 253-14-01026 | Ring | |
| 10 | 253-14-01027 | Washer,thrust | |
| 11 | 253-14-01028 | Bush | |
| 12 | 253-14-01029 | Gear | |
| 13 | 253-14-01030 | Pin | |
| 14 | 253-14-01031 | Synchronizer | |
| 15 | 253-14-01032 | Cone | |
| 16 | 253-14-01033 | Gear | |
| 17 | 253-14-01034 | Gear | |
| 18 | 253-14-01035 | Synchronizer | |
| 19 | 253-14-01036 | Cone | |
| 20 | 253-14-01037 | Gear | |
| 21 | 253-14-01038 | Washer,thrust | |
| 22 | 253-14-01003 | Washer | |
| 23 | 253-14-01004 | Bearing | |
| 24 | 253-14-01041 | Bush | |
| 25 | 253-14-01042 | Sheath | |
| 26 | 253-14-01043 | Bearing | |
| 27 | 253-14-01044 | Ring | |
| 28 | 253-14-01045 | Seat | |
| 29 | 253-14-01046 | Sheath | |
| 30 | 253-14-01047 | Bearing | |
| 31 | 253-14-01048 | Bush | |
| 32 | 253-14-01185 | Bearing | |
| 33 | 253-14-01049 | Bush | |
| 34 | 253-14-01050 | Seat | |
| 35 | 253-14-01051 | Ring | |
| 36 | 253-14-01052 | Bearing | |
| 37 | 253-14-01053 | Bush | |
| 38 | 253-14-01054 | Bearing | |
| 39 | 253-14-01055 | Bush | |
| 40 | 253-14-01056 | Cone | |
| 41 | 253-14-01057 | Seat | |
| 42 | 253-14-01058 | Rivet | |
| 43 | 253-14-01059 | Ring | |
| 44 | 253-14-01060 | Bush |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
