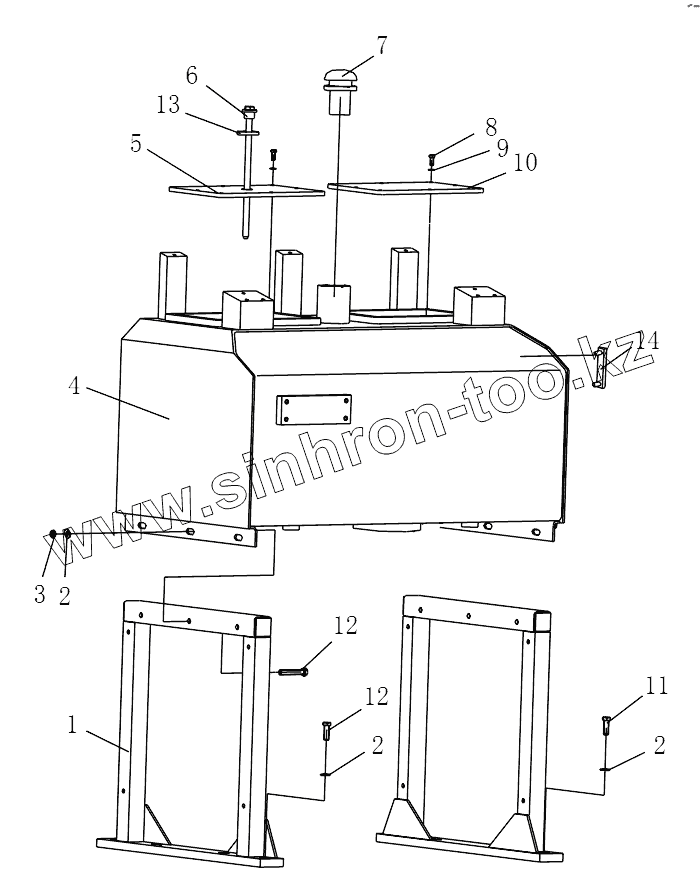

Каталог запасных частей к технике: Shantui Каток SR18M. GASOLINE TANK ASSEMBLY (FOR SR18M/P)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 253-60-01000 Bracket
2 01643-31232 Шайба
3 01580-11210 Гайка
4 253-60-02000 Tank
5 263-60-00004 Plate
6 263-60-06000 Magnetic bar
7 263-60-03000 Air filter
8 01010-50820 Болт
9 01643-30823 Шайба
10 263-60-00003 Plate
11 01010-51235 Болт
12 01010-51270 Болт
13 07005-02716 Washer seal
14 263-60-04000 Gauge
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
