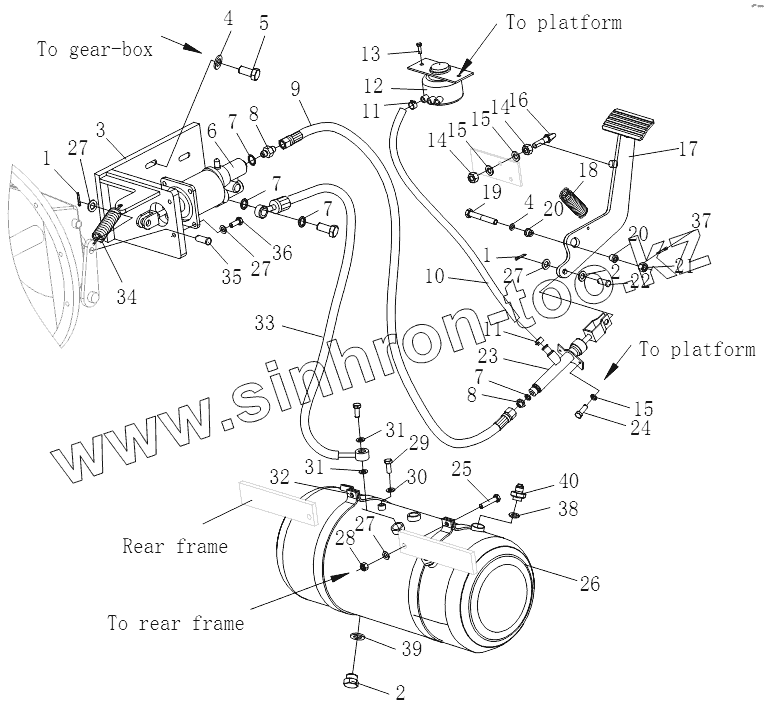

Каталог запасных частей к технике: Shantui Каток SR18M. CLUTCH CONTROL

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

7

7

7

8

8

9

10

11

11

12

13

14

14

15

15

15

16

17

18

19

20

20

21

22

23

24

25

26

27

27

27

27

27

28

29

30

31

31

32

33

34

35

36

37

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04050-13018		Разводной шплинт
2	263-20-14000		Valve
3	253-20-05000		Bracket
4	01643-31232		Шайба
5	01010-51240		Болт
6	253-20-04000		Clutch cylinder
7	07005-01412		Герметичная шайба
8	263-20-00003		Adapter
9	253-20-03000		Hose
10	263-20-00008		Hose
11	07281-00229		Hose clip
12	263-20-02000		Grease cup
13	01235-40612		Screw
14	01580-10806		Гайка
15	01643-30823		Шайба
16	263-20-04000		Cushion bolt
17	263-20-03000		Plate
18	263-20-00007		Spring
19	01013-51225		Bolt
20	263-20-00009		Bush
21	01590-11215		Гайка
22	04205-11028		Палец
23	263-20-05000		Clutch pump
24	01010-50825		Болт
25	01016-31050		Bolt
26	263-20-12000		Inflator
27	01643-31032		Шайба
28	01580-11008		Гайка
29	GB/T5786		Bolt
30	07005-01012		Уплотнительная прокладка
31	07005-01212		Gasket
32	263-20-00006		Bracket
33	253-20-06000		Hose
34	253-20-00003		Spring
35	04025-11035		Pin
36	01010-51025		Болт
37	04050-13022		Разводной шплинт
38	07005-01612		Gasket
39	07005-02216		Seal gasket
40	263-20-13000		Valve
