Каталог запасных частей к технике: Shantui Каток SR18M. ARTICULATE DEVICE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
4
4
4
5
5
5
6
6
6
6
7
7
7
8
9
10
11
12
12
12
12
12
13
14
15
16
16
16
16
17

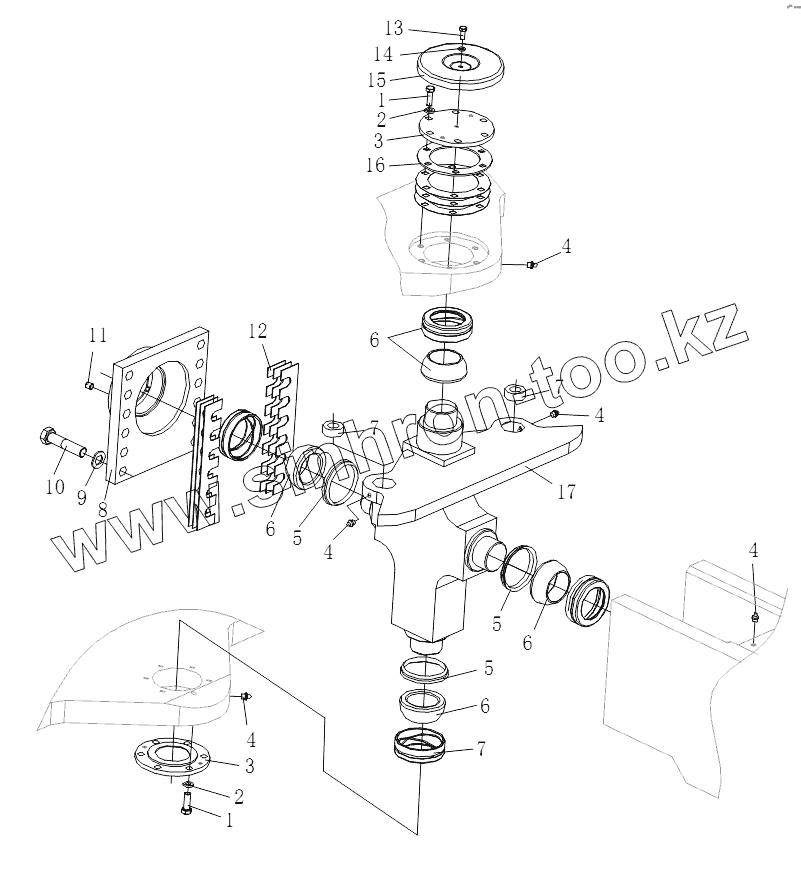

Позиция на иллюстрации Заводской номер детали Название детали
1 01010-51235 Болт
2 01643-31232 Шайба
3 263-33-00001 Cover
4 07020-01021 Масленка
5 263-33-00004 Seal ring
6 263-33-02000 Bearing
7 GB304.6-81 Bearing
8 263-33-00003 Cover
9 01643-32060 Шайба
10 01010-52070 Болт
11 01310-21216 Screw
12 263-33-00005 Regulating shim
12 263-33-00010 Regulating shim
12 263-33-00009 Regulating shim
12 263-33-00006 Regulating shim
12 263-33-00002 Regulating shim
13 01010-50812 Bolt
14 01643-30823 Шайба
15 263-33-00007 Cover
16 263-33-00008 Regulating shim
16 263-33-00011 Regulating shim
16 263-33-00012 Regulating shim
16 263-33-00013 Regulating shim
17 263-33-01000 Articulate device
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
