Каталог запасных частей к технике: Shantui Каток SR18M. AIR-CONDITIONER SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

5

6

7

8

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

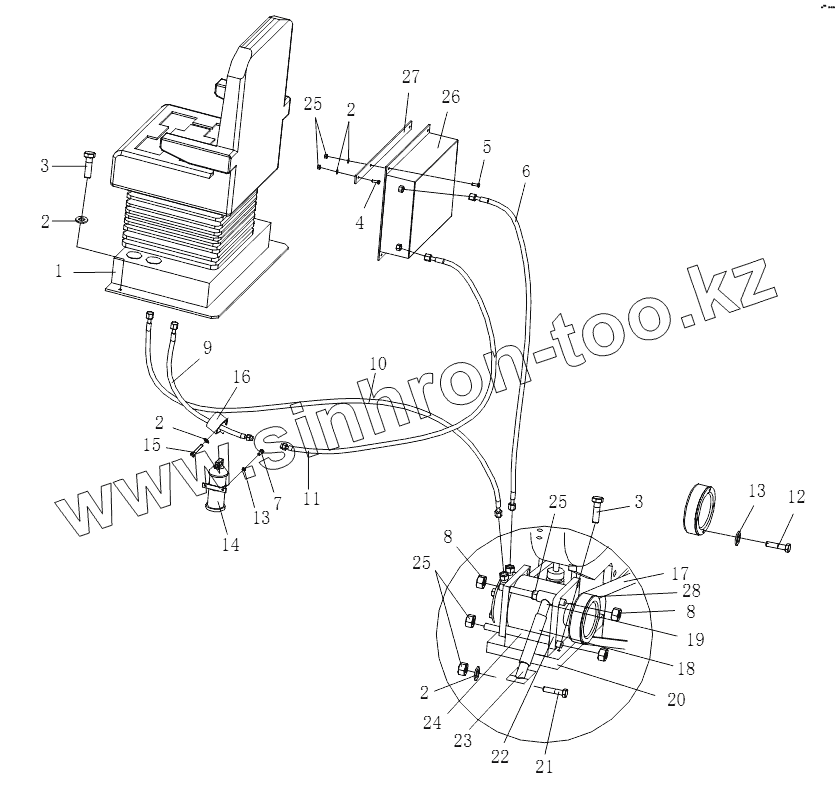

Позиция на иллюстрации	Заводской номер детали		Название детали
1	253-58-01000		Evaporator
2	01643-31032		Шайба
3	01010-51035		Болт
4	01010-51075		Болт
5	01010-51025		Болт
6	253-58-02000		Hose
7	01010-50820		Болт
8	01598-11011		Гайка
9	253-58-06000		Hose
10	253-58-03000		Hose
11	253-58-04000		Hose
12	01010-50840		Болт
13	01643-30823		Шайба
14	253-58-05000		Liquid storage
15	01010-51020		Болт
16	08035-13010		Clip
17	263-58-00005		Triangle cinture
18	263-58-06000		Hose
19	263-58-00003		Hose
20	263-58-11000		Plate
21	01010-51085		Болт
22	263-58-01000		Compressor
23	263-58-00004		Shank
24	263-58-00002		Cable
25	01580-11008		Гайка
26	253-58-07000		Condensator
27	253-58-00001		Board
28	263-58-00006		Actuator disk

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
