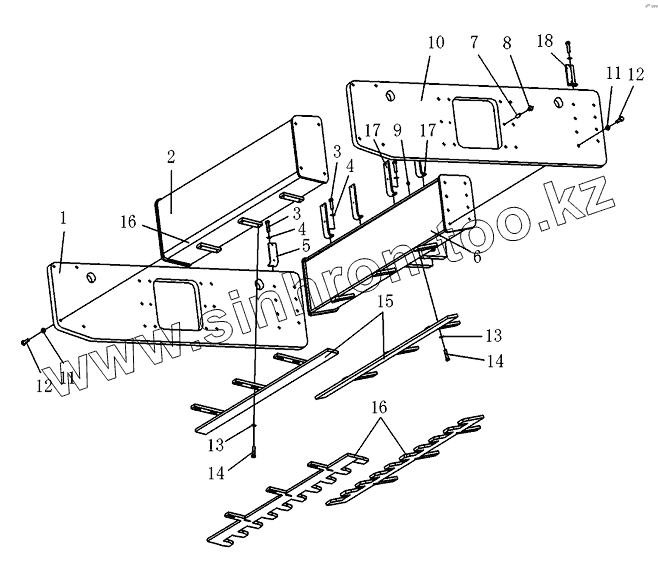

Каталог запасных частей к технике: Shantui Каток SR18. FRAME
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 254-31-03000 | Plate | |
| 2 | 254-31-02000 | Rront frame | |
| 3 | 263-31-06000 | Front frame | |
| 4 | 01010-51020 | Болт | |
| 5 | 01643-31032 | Шайба | |
| 6 | 263-31-00002 | Plate | |
| 7 | 254-31-04000 | Rear frame | |
| 8 | 04022-16065 | Pin | |
| 9 | 07049-12018 | Plug, dustproof | |
| 10 | 07021-01021 | Oil-cup | |
| 11 | 254-31-01000 | Plate | |
| 12 | 01010-52030 | Bolt | |
| 13 | 01643-32060 | Шайба | |
| 14 | 01010-51240 | Болт | |
| 15 | 01643-31232 | Шайба | |
| 16 | 263-31-01000 | Scraper | |
| 17 | 263-31-05000 | Scraper | |
| 18 | 254-31-00001 | Plate | |
| 19 | 254-31-00002 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
