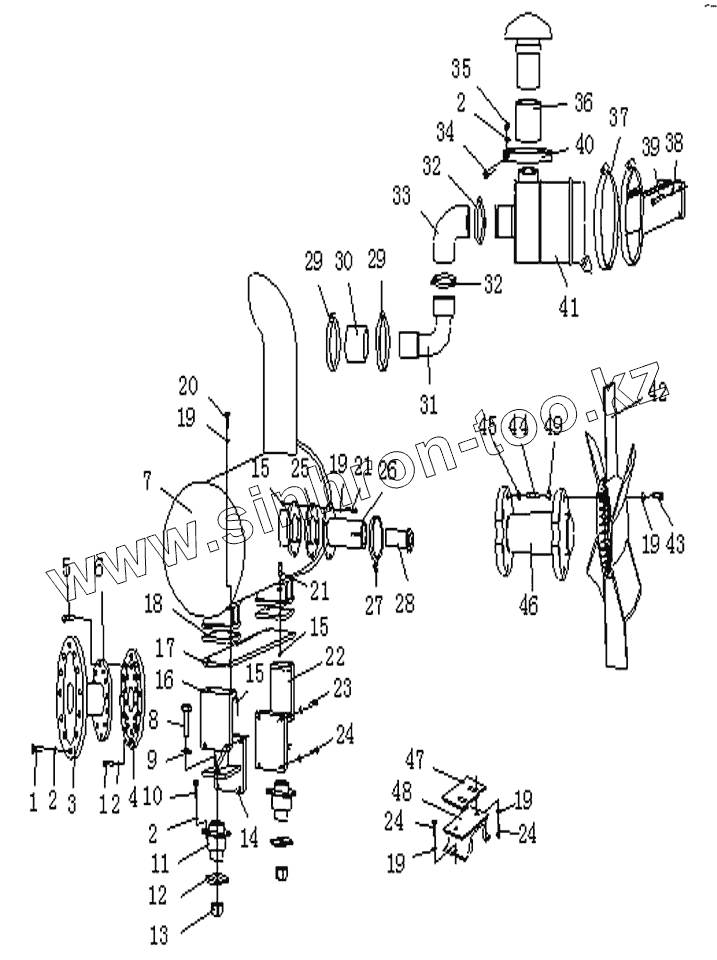

Каталог запасных частей к технике: Shantui Каток SR16. ENGINE MOUNTING AND ATTACHMENT

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

15

15

16

17

18

19

19

19

19

19

20

21

21

22

23

24

24

24

25

26

27

28

29

29

30

31

32

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01010-51030		Болт
2	01643-31032		Шайба
3	254-01-00008		Plate
4	254-01-00012		Dish
5	01252-71030		Screw
6	254-01-10000		Coupling
7	254-01-06000		Muffler
8	01011-52035		Bolt
9	01643-32060		Шайба
10	01010-51025		Болт
11	254-01-01000		Damper
12	254-01-00001		Plate
13	01580-12016		Nut
14	254-01-05000		Bracket
15	01580-11210		Гайка
16	254-01-00006		Plate
17	254-01-00007		Plate
18	244-01-00003		Washer
19	01643-31232		Шайба
20	01010-51250		Болт
21	01010-51240		Болт
22	254-01-00009		Plate
23	01010-51245		Болт
24	01010-51230		Болт
25	244-01-00004		Washer
26	254-01-02000		Exhaust pipe
27	254-01-03000		Clamp
28	254-01-04000		Nipple
29	07281-00909		Зажим
30	254-01-00002		Tube
31	254-01-00010		Tube
32	07281-01279		Clamp
33	254-01-00003		Tube
34	01010-51040		Болт
35	01580-11008		Гайка
36	254-01-00013		Barrel
37	254-01-09000		Clamp
38	01643-30823		Шайба
39	01010-50820		Болт
40	254-01-00014		Clamp
41	254-01-08000		Air cleaner assy
42	248-01-00002		Fan
43	01010-51020		Болт
44	01124-50835		Stud
45	01602-20825		Шайба
46	248-01-00001		Shaft
47	254-01-00011		Spacer
48	254-01-07000		Damper
49	01580-10806		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
