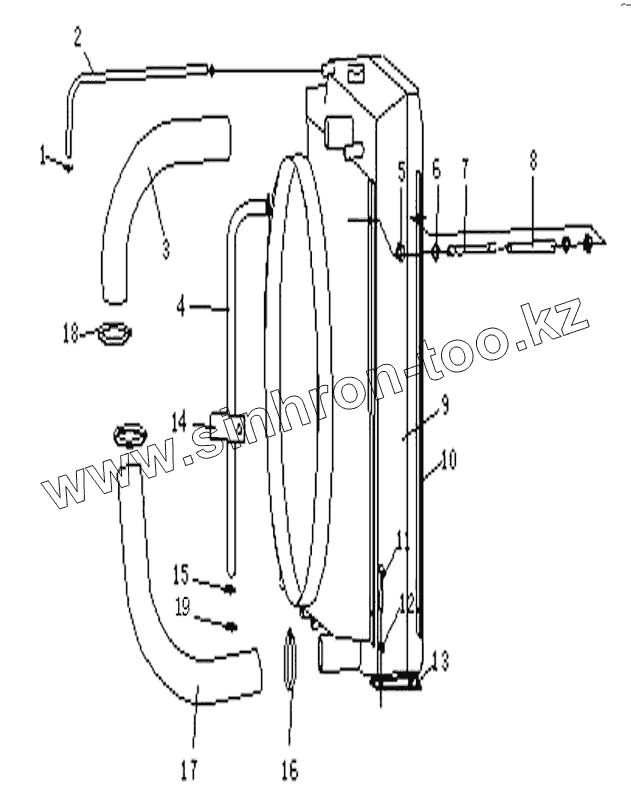

Каталог запасных частей к технике: Shantui Каток SR16. COOLING SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07281-00197 | Зажим | |
| 2 | 07260-20600 | Hose | |
| 3 | 254-03-00001 | Tube | |
| 4 | 07261-22011 | Hose | |
| 5 | 01580-11008 | Гайка | |
| 6 | 01643-31032 | Шайба | |
| 7 | 254-03-00004 | Screw | |
| 8 | 254-03-00003 | Drum | |
| 9 | 248-03-01000 | Water tank | |
| 10 | 248-03-02000 | Bracket | |
| 11 | 01010-51240 | Болт | |
| 12 | 01643-31232 | Шайба | |
| 13 | 263-04-00004 | Spacer | |
| 14 | 08035-13010 | Clip | |
| 15 | 07281-00359 | clip | |
| 16 | 07281-00909 | Зажим | |
| 17 | 254-03-00002 | Tube | |
| 18 | 07281-00609 | Зажим | |
| 19 | 254-03-00005 | Nipple |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
