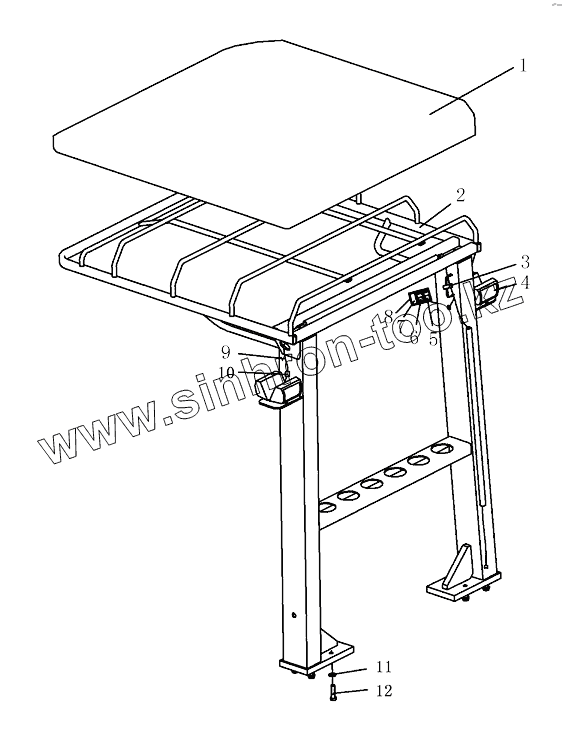

Каталог запасных частей к технике: Shantui Каток SR16. CAB SHED ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 254-55-02000 Tilt
2 254-55-01000 Bracket
3 08034-20519 Hoop
4 D2401-00020 Lamp
5 D2540-08060 Switch
6 D2540-08070 Switch
7 260-08-00001 Cover board
8 260-08-00002 Frame
9 254-55-03100 Wiring harness
10 08037-02512 Grommet
11 01643-31645 Шайба
12 01010-51655 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
