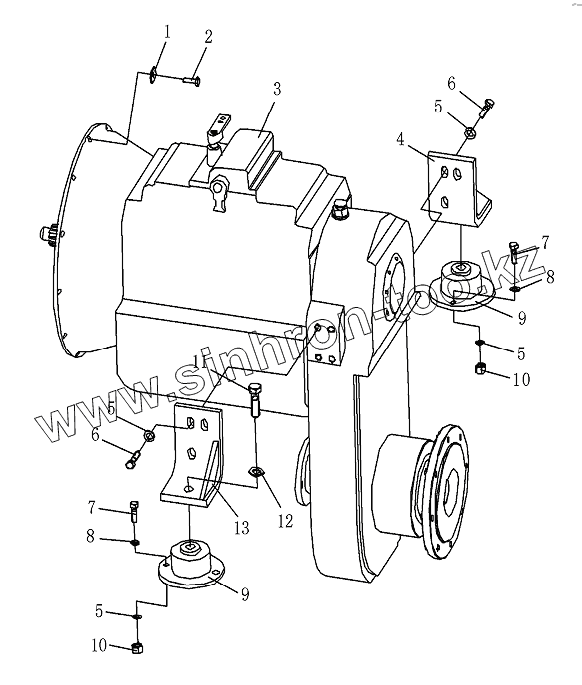

Каталог запасных частей к технике: Shantui Каток SR14M-2. TRANSMISSION CASE ASSY
1
2
3
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01643-31032 | Шайба | |
| 2 | 01010-51030 | Болт | |
| 3 | 243-14-01000 | Transmission case | |
| 4 | 243-14-02000 | Bracket | |
| 5 | 01643-31445 | Уплотнительная шайба | |
| 6 | 01050-51435 | Bolt | |
| 7 | 01010-51460 | Болт | |
| 8 | 01602-21442 | Рессорная шайба | |
| 9 | 253-01-02000 | Absorber | |
| 10 | 01580-11411 | Nut | |
| 11 | 01010-52280 | Bolt | |
| 12 | 01643-32260 | Шайба | |
| 13 | 243-14-03000 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
