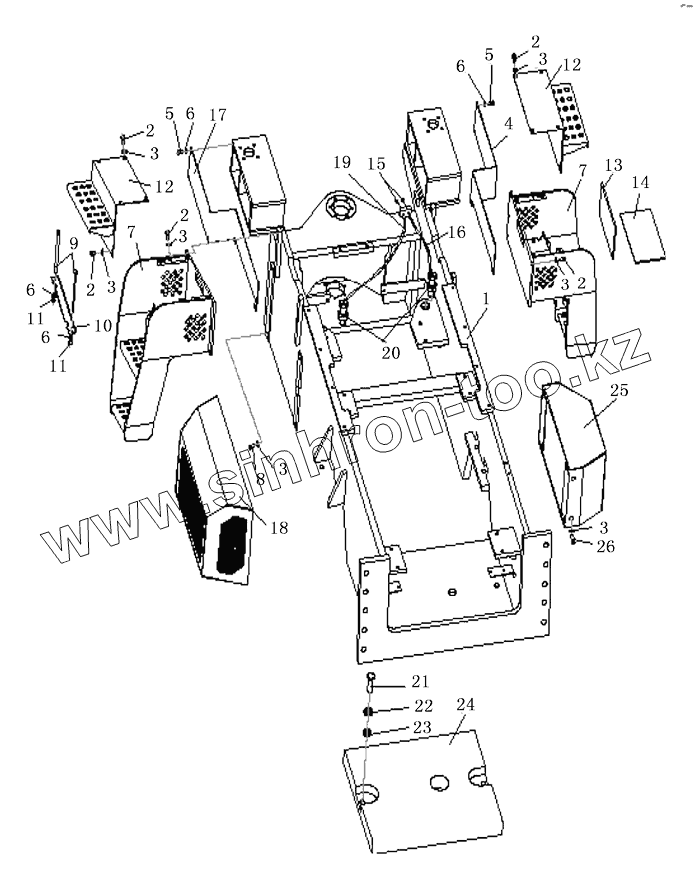

Каталог запасных частей к технике: Shantui Каток SR14M-2. MAIN FRAME

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

3

3

3

3

3

3

4

5

5

6

6

6

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	243-30-02000		Main frame
2	01010-51230		Болт
3	01643-31232		Шайба
4	243-30-00002		Guard plate
5	01010-51020		Болт
6	01643-31032		Шайба
7	242-30-08000		Scraper
8	01010-51216		Bolt
9	263-30-02500		LINK ROD
10	242-30-09000		Plate
11	01580-01008		Гайка
12	242-30-10000		Plate
13	242-30-00009		Rubber washer
14	263-30-02001		Rubber
15	07020-01021		Масленка
16	263-30-05000		Tube
17	243-30-00003		Guard plate
18	242-30-03000		Box
19	263-30-06000		Tube
20	GB9163-GE30ES-2RS		Joint bearing
21	01010-52480		Болт
22	01643-32460		Уплотнительная шайба
23	01580-12419		Гайка
24	243-30-00004		Counterweight
25	242-30-04000		Tool box
26	01010-51235		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
