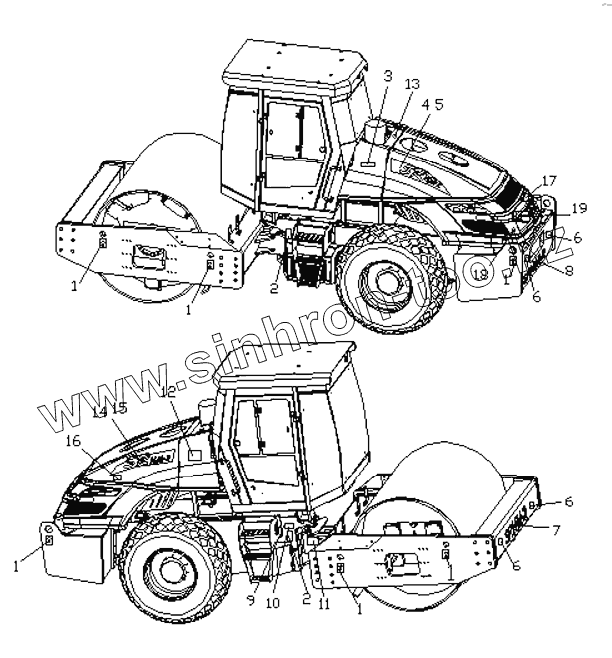

Каталог запасных частей к технике: Shantui Каток SR14M-2. LABEL PLATE LAYOUT

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

3

4

5

6

6

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	09960-01001		Шильдик
2	09162-00640		Plate
3	09961-00100		Маркировка обслуживания
4	243-90-00008		Label plate
5	243-90-00009		Label plate
6	274-90-00003		Reflective sheeting
7	09690-01120		Shantui plate
8	09690-10800		Plate
9	04418-03060		Заклепка
10	09962-72100		Label plate
11	243-90-00012		Lubricating table
12	09653-00100		Label plate
13	09669-00003		Plate
14	243-90-00010		Label plate
15	243-90-00011		Label plate
16	09637-00160		Заводская табличка
17	09668-00100		Plate
18	09669-00002		Plate
19	09658-00100		Plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
