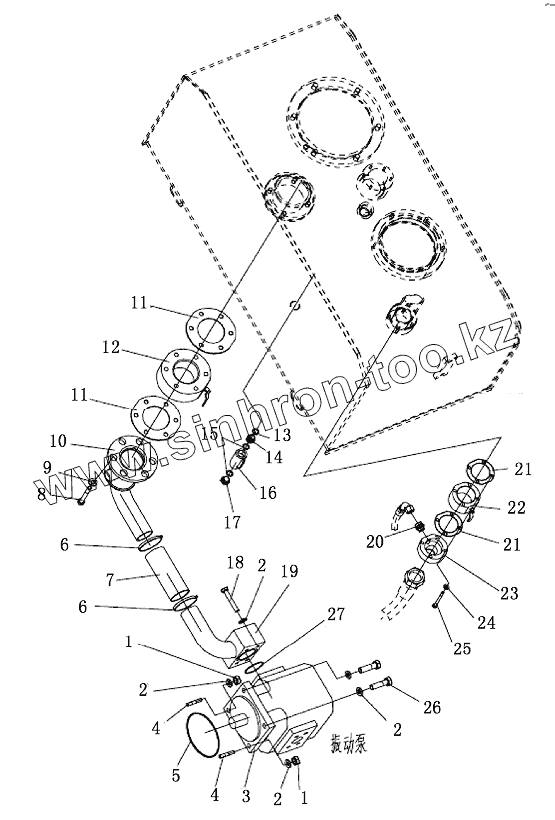

Каталог запасных частей к технике: Shantui Каток SR14M-2. HYDRAUMATIC SYSTEM OF VIBRATION

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

4

5

6

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01582-11210		Гайка
2	01643-31232		Шайба
3	253-65-04000		Pump
4	01120-51270		Stud
5	07000-12125		O-ring
6	07281-00709		Hose clip
7	07260-04714		Hose
8	01010-51080		Болт
9	01643-31032		Шайба
10	243-65-09000		Oil suction tube
11	243-65-00003		Gasket
12	243-65-10000		Cut-off valve
13	07005-02416		Уплотнительная прокладка
14	263-65-00025		Adapter
15	263-65-00027		Washer
16	263-65-04000		Valve
17	263-65-00026		Plug
18	01010-51280		Болт
19	243-65-08000		Oil suction tube
20	26A-66-00001		Nipple
21	243-65-00001		Washer
22	243-65-07000		Cut-off valve
23	243-65-00002		Nipple
24	01643-60623		Washer
25	01010-50680		Bolt
26	01010-51260		Болт
27	07000-13045		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
