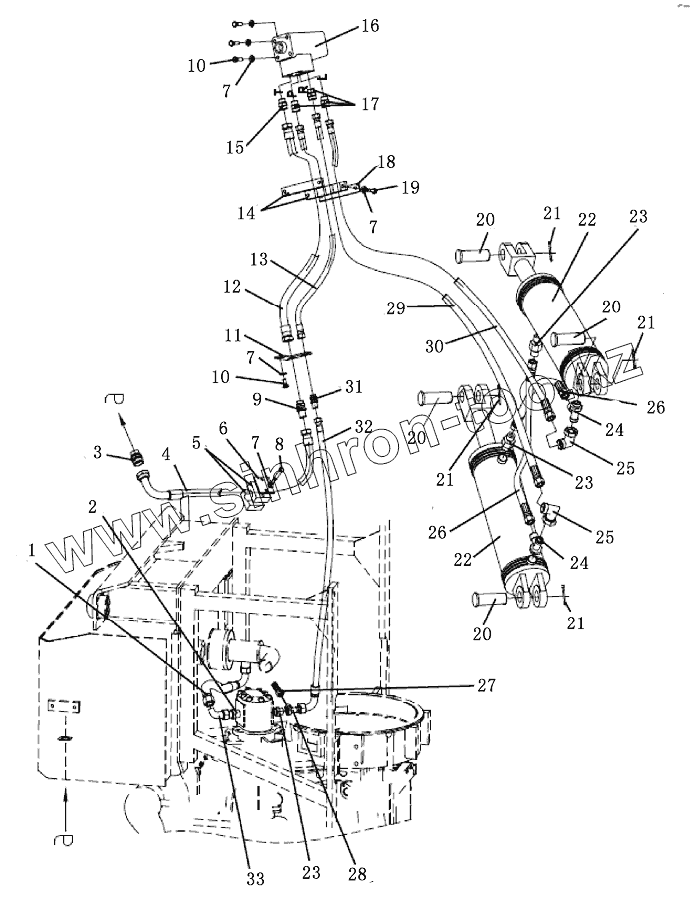

Каталог запасных частей к технике: Shantui Каток SR14M-2. HYDRAUMATIC SYSTEM OF TURNING

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

20

20

20

21

21

21

21

22

22

23

23

23

24

24

25

25

26

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	243-76-02000		Hose
2	243-76-00006		Nipple
3	263-76-00029		Nipple
4	243-76-01000		Hose
5	263-65-00023		Rubber plate
6	263-65-00024		Plate
7	01643-31032		Шайба
8	01010-51060		Болт
9	243-76-00004		Joint
10	01010-51020		Болт
11	243-76-00003		Plate
12	243-76-05000		Hose
13	243-76-06000		Hose
14	243-65-00001		Washer
15	242-76-00002		Nipple
16	263-65-00010		Adapter
17	263-76-00005		Adaptor
18	243-76-00002		Plate
19	01010-51075		Болт
20	263-76-00018		Pin
21	04050-05040		Чека разводная
22	263-76-05000		Steering cylinder
23	263-76-00015		Adaptor
24	263-76-00012		Adaptor
25	25A-76-00004		Nipple
26	263-76-00014		Hose
27	263-76-00040		Pressure measure joint
28	263-76-00039		Nipple
29	243-76-07000		Hose
30	243-76-04000		Hose
31	243-76-00005		Joint
32	243-76-03000		Hose
33	263-76-00006		Adapter

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
