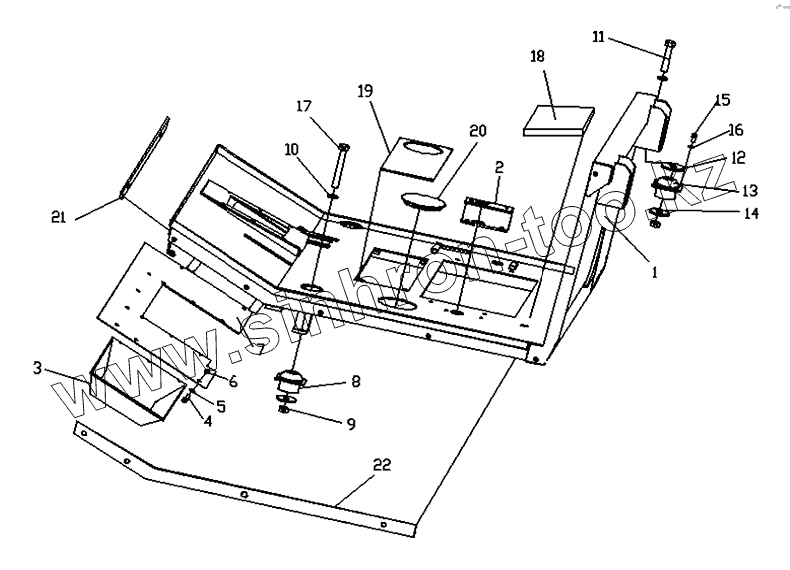

Каталог запасных частей к технике: Shantui Каток SR14M-2. FRAME, FLOOR PLATE ASSY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 243-51-01000 | Frame, floor plate | |
| 2 | 263-51-04000 | Seat | |
| 3 | 243-51-02000 | Plate | |
| 4 | 01010-50820 | Болт | |
| 5 | 01643-50823 | washer | |
| 6 | 01580-10806 | Гайка | |
| 7 | 243-51-00001 | Plate | |
| 8 | 274-56-13000 | Damper | |
| 9 | 01598-12021 | Nut | |
| 10 | 01643-32060 | Шайба | |
| 11 | 01011-52005 | Болт | |
| 12 | 263-51-00003 | Regulation gasket | |
| 13 | 274-56-12000 | Damper | |
| 14 | 263-51-00008 | Regulation gasket | |
| 15 | 01010-51220 | Болт | |
| 16 | 01643-31232 | Шайба | |
| 17 | 01011-52055 | Болт | |
| 18 | 243-51-00002 | Rubber pad | |
| 19 | 243-51-00005 | Cover | |
| 20 | 243-51-00006 | Plug | |
| 21 | 243-51-00003 | Sponge | |
| 22 | 243-51-00004 | Sponge |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
