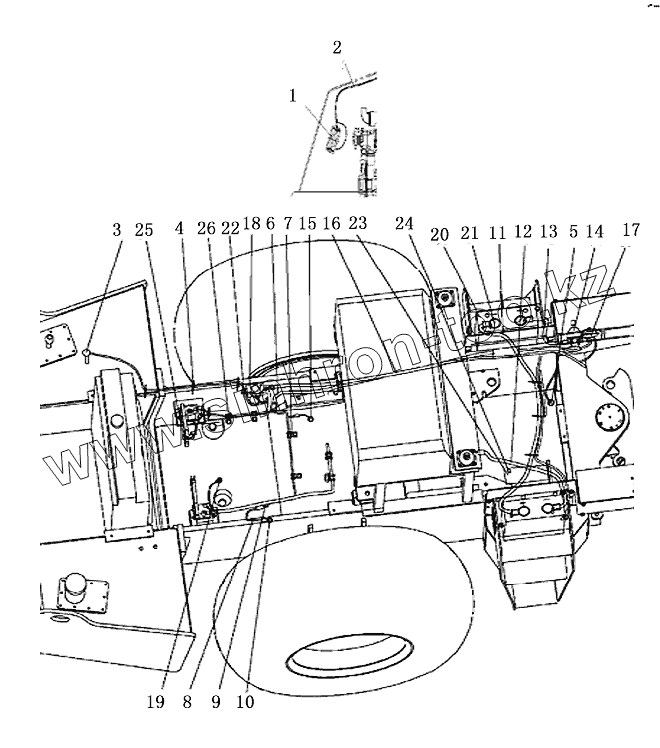

Каталог запасных частей к технике: Shantui Каток SR14M-2. ELECTRICAL SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D2441-00010		Lamp
2	243-07-04000		Wire assy
3	D2330-00500		Sensor, amount of oil
4	08034-20519		Hoop
5	D2300-01030		Pressure sensor
6	242-07-03000		Wiring harness
7	08035-12508		Clip
8	243-07-09000		Ground wire
9	01010-50820		Болт
10	01010-51016		Болт
11	243-07-07000		Cable
12	243-07-08000		Cable
13	243-07-05000		cable
14	D2602-05001		Power switch
15	D2350-06500		Rev sensor
16	243-07-02000		Rack harness
17	D2711-10500		Клаксон
18	D2600-10000		Battery relay
19	D2310-12010		Temp sensor
20	D1010-10500		Accumulator
21	08038-00035		Cover
22	01252-70445		Bolt
23	243-07-00003		Plate
24	01643-31032		Шайба
25	08038-00519		Cover
26	08035-11010		Clip
