Каталог запасных частей к технике: Shantui Каток SR14M-2. DRUM WHEEL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
7
8

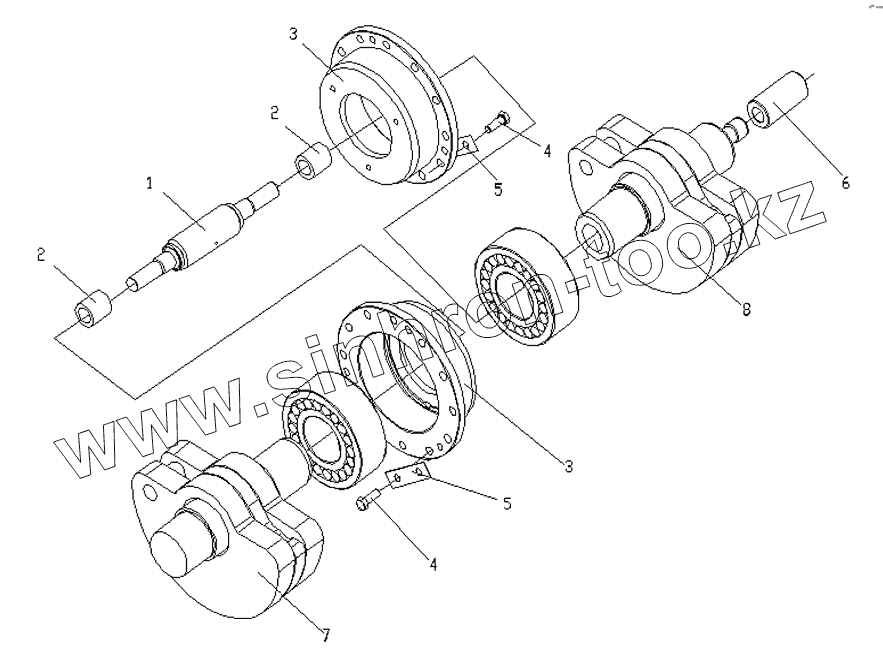

Позиция на иллюстрации Заводской номер детали Название детали
1 244-83-00007 Connect shaft
2 244-83-00006 Rubber cover
3 244-83-00005 In.housing
4 01050-52045 Bolt
5 244-83-00016 Pad
6 243-83-00009 Spline housing
7 243-83-80000 Eccentric shaft left
8 243-83-90000 Eccentric shaft right
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
