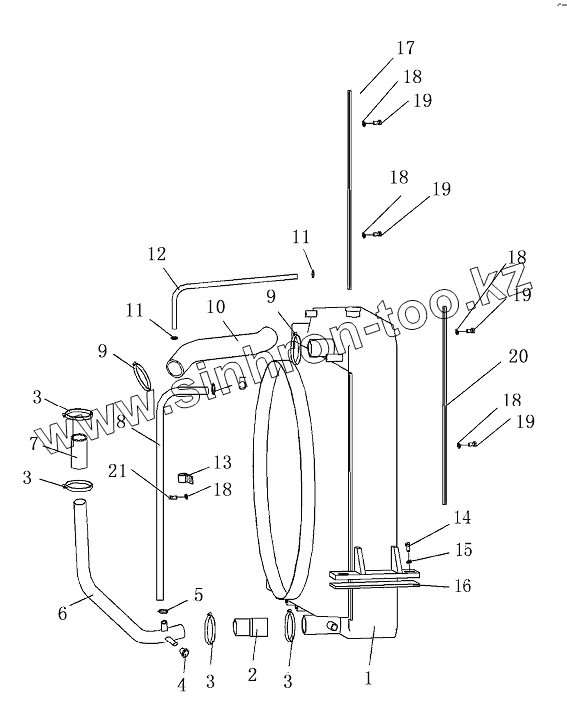

Каталог запасных частей к технике: Shantui Каток SR14M-2. COOLING SYSTEM
1
2
3
3
3
3
4
5
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
18
18
18
18
19
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 243-03-01000 | Radiator assy | |
| 2 | 263-03-00012 | Rubber tube | |
| 3 | 07281-00709 | Hose clip | |
| 4 | 260-01-00009 | Plug | |
| 5 | 07281-00359 | clip | |
| 6 | 243-03-02000 | Tube | |
| 7 | 242-03-00003 | Tube | |
| 8 | 07261-02012 | Hose | |
| 9 | 07281-00809 | Зажим | |
| 10 | 243-03-00001 | Rubber tube | |
| 11 | 07281-00197 | Зажим | |
| 12 | 07260-00945 | Hose | |
| 13 | 08035-13010 | Clip | |
| 14 | 01010-51235 | Болт | |
| 15 | 01643-31645 | Шайба | |
| 16 | 263-03-00004 | Spacer | |
| 17 | 243-03-00002 | Seal brusher | |
| 18 | 01010-51025 | Болт | |
| 19 | 01643-31032 | Шайба | |
| 20 | 243-03-00003 | Seal brusher | |
| 21 | 01010-51016 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
