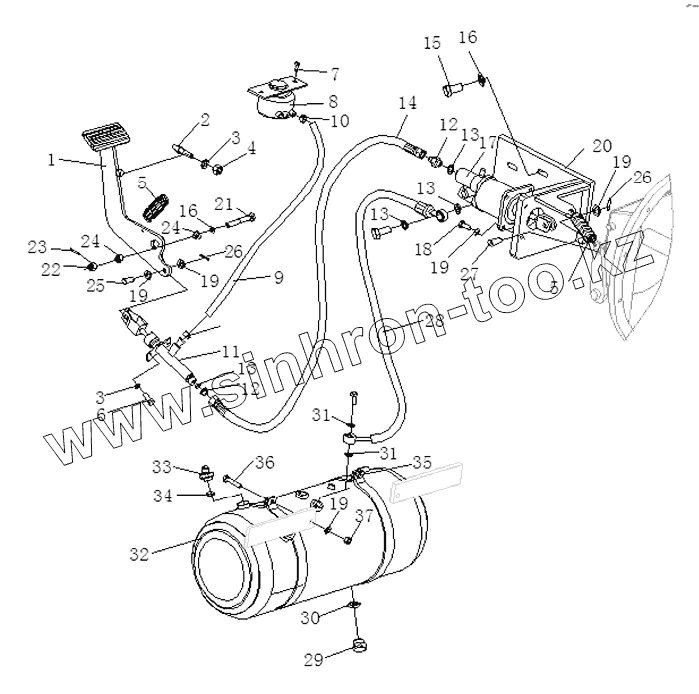

Каталог запасных частей к технике: Shantui Каток SR14M-2. CLUTCH CONTORL

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

7

8

9

10

11

12

12

13

13

13

13

14

15

16

16

17

18

19

19

19

19

19

20

21

22

23

24

24

25

26

26

27

28

29

30

31

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	263-20-03000		Plate
2	263-20-04000		Cushion bolt
3	01643-30823		Шайба
4	01580-10806		Гайка
5	263-20-00007		Spring
6	01010-50825		Болт
7	01235-40612		Screw
8	263-20-02000		Grease cup
9	243-20-00001		Hose
10	07281-00229		Hose clip
11	263-20-05000		Clutch pump
12	263-20-00003		Adapter
13	07005-01412		Герметичная шайба
14	253-20-03000		Hose
15	01010-51240		Болт
16	01643-31232		Шайба
17	253-20-07000		Clutch cylinder
18	01010-51025		Болт
19	01643-31032		Шайба
20	243-20-01000		Bracket
21	01013-51225		Bolt
22	01590-11215		Гайка
23	04050-13022		Разводной шплинт
24	263-20-00009		Bush
25	04205-11028		Палец
26	04050-13018		Разводной шплинт
27	04205-11035		Pin shaft
28	253-20-06000		Hose
29	263-20-14000		Valve
30	07005-02216		Seal gasket
31	07005-01212		Gasket
32	263-20-12000		Inflator
33	263-20-13000		Valve
34	07005-01612		Gasket
35	263-20-00006		Bracket
36	01016-31050		Bolt
37	01580-11008		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
