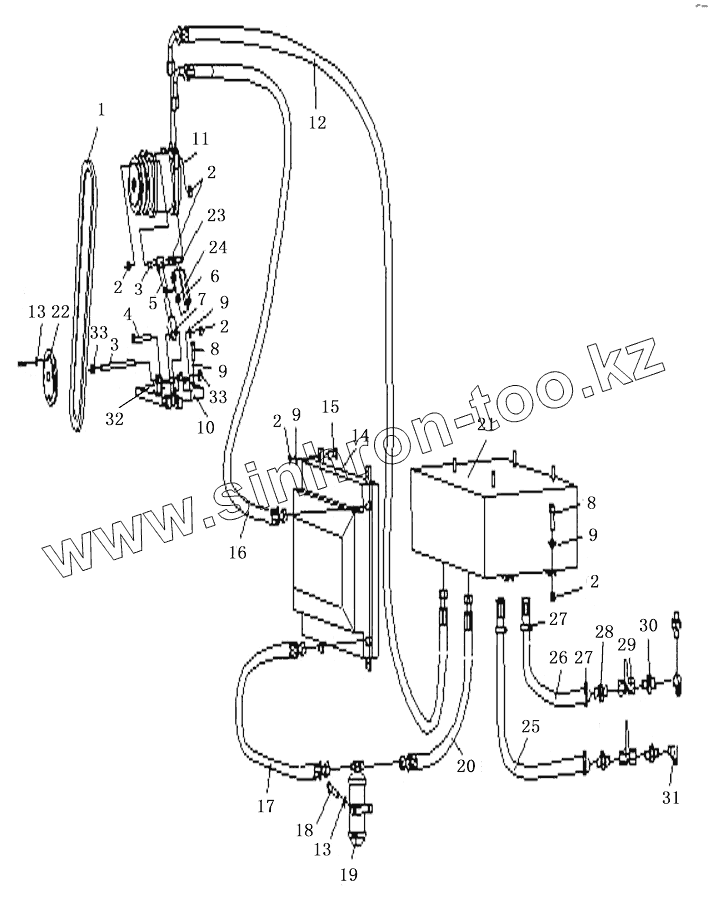

Каталог запасных частей к технике: Shantui Каток SR14M-2. AIR CONDITIONER SYSTEM

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

3

3

4

5

6

7

8

8

9

9

9

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

31

32

33

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	253-58-00002		Belt
2	01580-11008		Гайка
3	263-58-00002		Cable
4	01010-51085		Болт
5	263-58-06000		Hose
6	263-58-00003		Hose
7	263-58-00004		Shank
8	01010-51035		Болт
9	01643-31032		Шайба
10	263-58-20000		Bracket
11	263-58-01000		Compressor
12	243-58-02000		Hose
13	01643-30823		Шайба
14	263-58-03000		Condenser assy
15	01010-51025		Болт
16	244-58-01000		Hose a
17	242-58-04000		Hose
18	01010-50820		Болт
19	263-58-09000		Tin
20	243-58-01000		Hose
21	263-58-04000		Evaporator assy
22	263-58-00007		Nut
23	263-58-00008		Nut
24	07281-00259		Зажим
25	263-58-15000		Hose
26	263-58-12000		Hose
27	263-58-00009		Nipple
28	07700-40460		Клапан
29	07325-10400		Nipple
30	263-58-13000		Nipple
31	242-58-02000		Nipple
32	01598-11011		Гайка
33	01016-50830		Bolt
