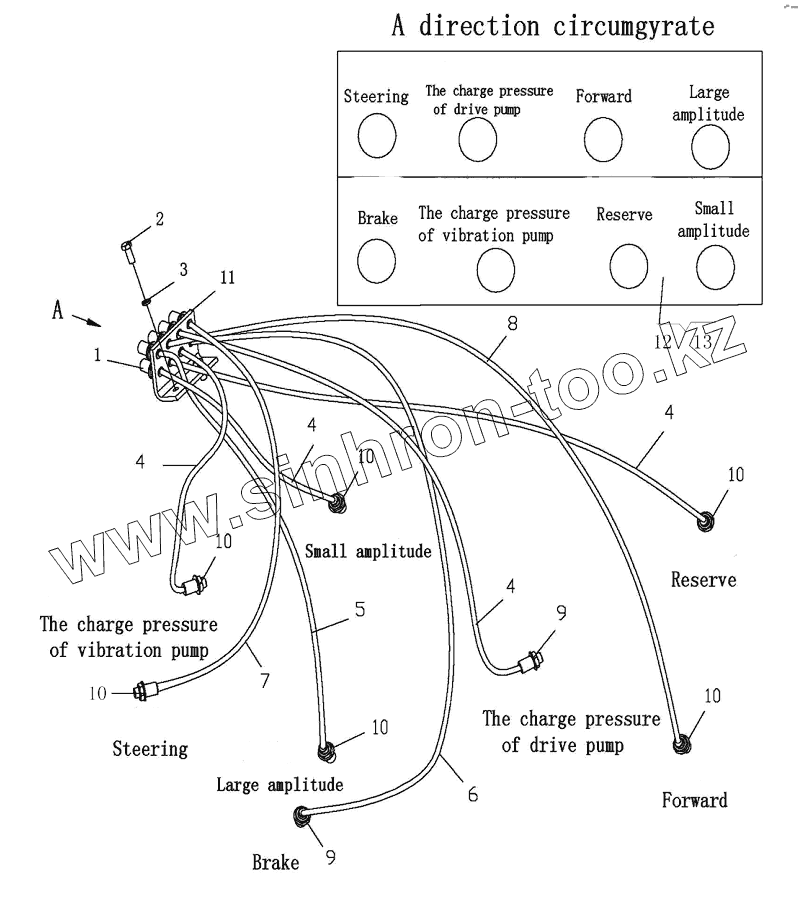

Каталог запасных частей к технике: Shantui Каток SR12-5. PRESSURE MEASURE SYSTEM
1
2
3
4
4
4
4
5
6
7
8
9
9
10
10
10
10
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 242-74-01000 | Pressure measure | |
| 2 | 01010-51020 | Болт | |
| 3 | 01643-31032 | Шайба | |
| 4 | 242-74-02000 | Hose | |
| 5 | 242-74-03000 | Pressure measure | |
| 6 | 242-74-05000 | Hose | |
| 7 | 242-74-06000 | Hose | |
| 8 | 242-74-07000 | Hose | |
| 9 | 254-74-03000 | Pressure measure | |
| 10 | 254-74-04000 | Pressure measure | |
| 11 | 254-74-00001 | Plate | |
| 12 | 254-74-00002 | Label plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
