Каталог запасных частей к технике: Shantui Каток SR12-5. HYDRAUMATIC SYSTEM OF VIBRATION

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

3

4

5

6

7

8

9

10

11

12

13

14

14

14

14

14

15

15

15

15

16

17

18

18

19

20

21

22

23

23

23

23

24

24

24

25

26

27

28

29

30

31

32

33

34

35

36

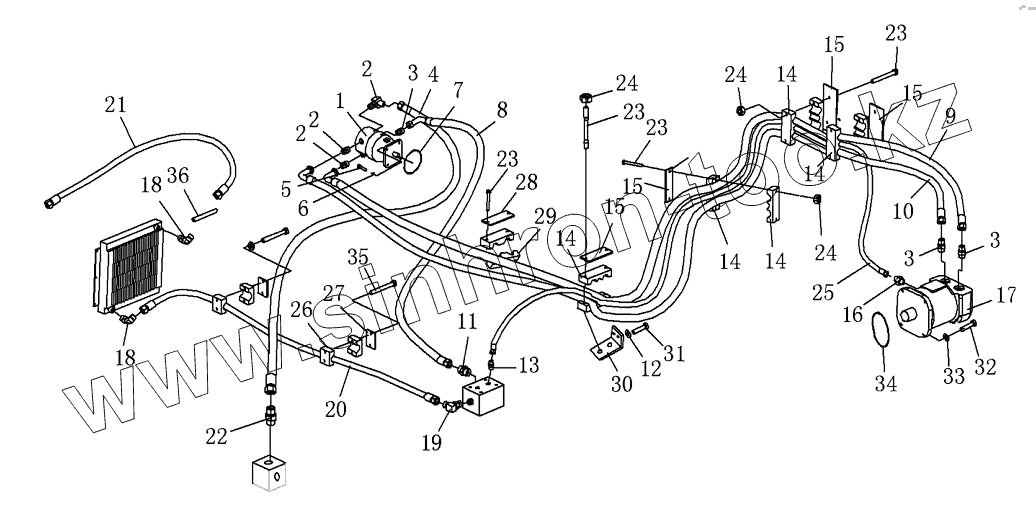

Позиция на иллюстрации	Заводской номер детали		Название детали
1	242-65-02000		Vibration pump
2	254-65-00006		Adapter
3	263-65-00028		Adapter
4	242-65-03000		Hose
5	02010-70838		Болт
6	01643-31445		Уплотнительная шайба
7	02890-01100		O-ring
8	242-65-04000		Hose
9	242-65-05000		Hose
10	242-65-06000		Hose
11	254-64-00008		Nipple
12	01643-31032		Шайба
13	254-65-00002		Nipple
14	263-65-00012		Rubber-plate
15	263-65-00013		Plate
16	263-65-00022		Adapter
17	242-65-07000		Vibration motor
18	244-65-00002		Nipple
19	244-65-00001		Nipple
20	242-65-08000		Hose
21	242-65-09000		Hose
22	242-65-10000		Nipple
23	01010-51085		Болт
24	01580-11008		Гайка
25	242-65-11000		Hose
26	274-65-00004		Rubber pad
27	274-65-00005		Plate
28	242-64-00005		Plate
29	242-64-00001		Rubber plate
30	242-31-00001		Plate
31	01010-51020		Болт
32	01010-51245		Болт
33	01643-31232		Шайба
34	02892-03100		O-ring
35	01010-51065		Шайба
36	242-65-12000		Tube

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
