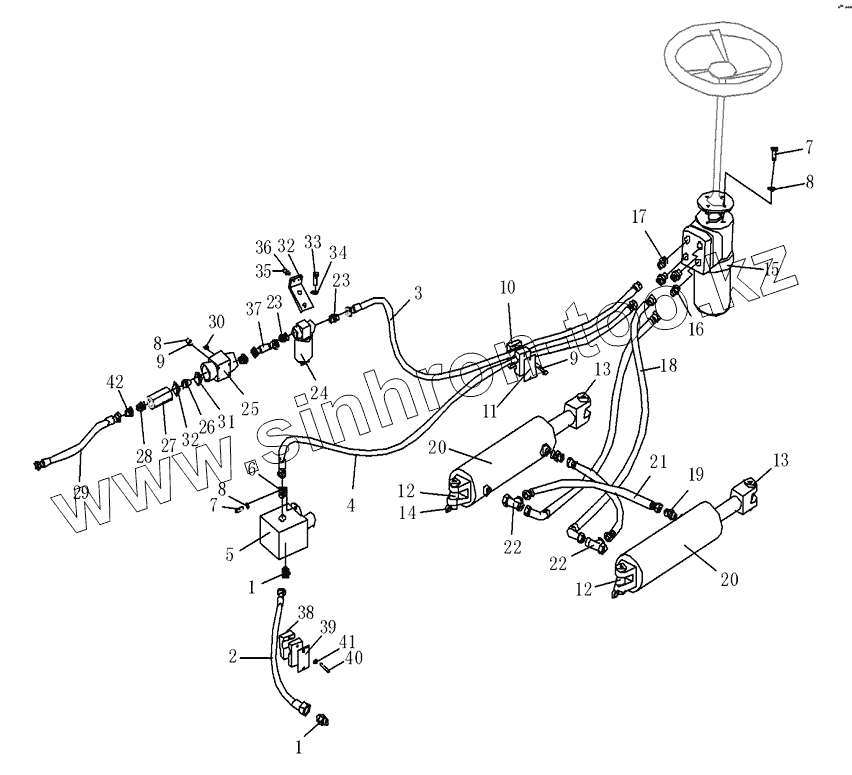

Каталог запасных частей к технике: Shantui Каток SR12-5. HYDRAUMATIC SYSTEM OF TURNING

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

7

8

8

8

9

9

10

11

12

12

13

13

14

15

16

17

18

19

20

20

21

22

22

23

23

24

25

26

27

28

29

30

31

32

32

33

34

35

36

37

38

39

40

41

42

Позиция на иллюстрации	Заводской номер детали		Название детали
1	254-65-00005		Nipple
2	242-76-01000		Hose
3	242-76-02000		Hose
4	242-76-03000		Hose
5	242-76-04000		Steering pump
6	242-76-00001		Nipple
7	01010-51025		Болт
8	01643-31032		Шайба
9	01010-51055		Болт
10	263-75-00012		Rubber plate
11	263-75-00013		Plate
12	263-76-00018		Pin
13	263-76-00007		Pin shaft
14	04050-05040		Чека разводная
15	263-76-04000		Redirector
16	263-76-00005		Adaptor
17	242-76-00002		Nipple
18	242-76-09000		Hose
19	263-76-00015		Adaptor
20	263-76-05000		Steering cylinder
21	263-76-00014		Hose
22	263-76-00012		Adaptor
23	242-76-00003		Nipple
24	242-76-05000		Filter
25	242-76-00004		Block
26	242-76-00005		Nipple
27	242-76-07000		Check valve
28	242-76-00006		Nipple
29	242-76-08000		Hose
30	07042-20108		Заглушка
31	07303-02230		Gasket
32	242-76-00007		Plate
33	01010-50820		Болт
34	01643-30823		Шайба
35	01010-51016		Болт
36	01641-21423		Шайба
37	242-76-10000		Hose
38	274-65-00004		Rubber pad
39	274-65-00005		Plate
40	01120-51070		Double end bolt
41	01582-01008		Гайка
42	263-75-00004		Nipple
