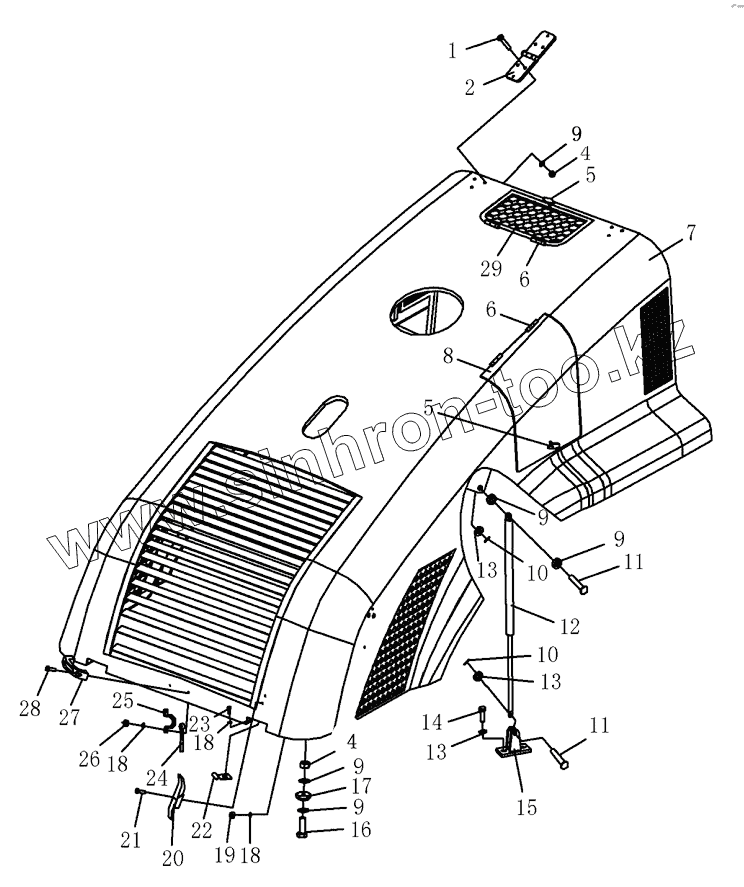

Каталог запасных частей к технике: Shantui Каток SR12-5. HOOD ASSY

Тип техники

Марка

Модель

Схема

1

2

4

4

5

5

6

6

7

8

9

9

9

9

9

10

10

11

11

12

13

13

13

14

15

16

17

18

18

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	01010-51050		Болт
2	242-50-03000		Hinge
4	01580-11008		Гайка
5	263-50-01300		Lock
6	QB/T3874-L65		Hinge
7	242-50-01000		Engine hood
8	242-50-01012		Door
9	01643-31032		Шайба
10	04050-03036		Cotter pin
11	04205-01050		Pin shaft
12	242-50-02000		Spring
13	01643-31232		Шайба
14	01010-51225		Болт
15	263-50-06000		Seat
16	01010-51025		Болт
17	263-50-00001		Rubber cushion
18	01643-30623		Прокладка
19	01598-10608		Nut
20	263-50-05000		Lock
21	01010-50630		Bolt
22	263-50-00005		Plate
23	01010-50612		Болт
24	263-50-09000		Rope
25	263-50-00006		Handle
26	01580-10605		Гайка
27	263-50-07000		Knob
28	01010-50640		Bolt
29	242-50-01200		Ventilating window

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
