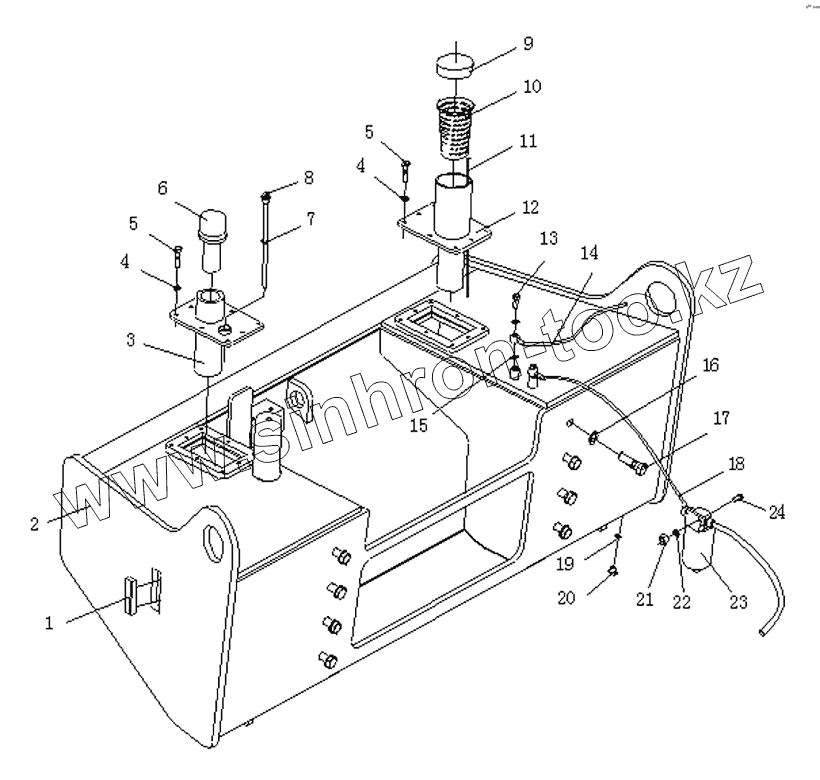

Каталог запасных частей к технике: Shantui Каток SR12-5. FUEL TANK AND PIPING

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	263-60-04000		Gauge
2	242-04-01000		Oil tank
3	242-04-03000		Seat
4	01643-30823		Шайба
5	01010-50825		Болт
6	263-60-03000		Air filter
7	07005-02716		Washer seal
8	263-60-06000		Magnetic bar
9	16Y-04C-02000		Cap fuel tank
10	07056-18416		Фильтровальная сетка
11	242-04-00001		Dipstick
12	242-04-02000		Seat
13	07206-31014		Bolt
14	242-04-04000		Scavenge pipe
15	07005-01412		Герметичная шайба
16	01643-32460		Уплотнительная шайба
17	01010-52470		Bolt
18	242-04-05000		Tube,oil feed
19	07002-02434		Кольцо
20	07044-12412		Заглушка
21	01580-11210		Гайка
22	01643-31232		Шайба
23	263-04-12000		Filter
24	01010-51245		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
